康佳P25SK387彩色电视机自动待机的故障维修

2023-01-16 18:12:48  阅读 130 次 评论 0 条
摘要:

接修一台康佳P25SK387型高清彩电,不开机。试机图声正常,估计电源或行输出部分有虚焊。拆机,加焊开关电源和行输出有关部位,试机正常。第二天开机,灯亮,按“P+”键,灯一亮一灭,屏幕不亮,再过一会常亮,接着退

       接修一台康佳P25SK387型高清彩电,不开机。试机图声正常,估计电源或行输出部分有虚焊。拆机,加焊开关电源和行输出有关部位,试机正常。第二天开机,灯亮,按“P+”键,灯一亮一灭,屏幕不亮,再过一会常亮,接着退回到待机状态,不能开机。测主电源,待机时80V,按“待机”键后升到130V左右便回落,在80V左右跳变,随后稳定在待机状态。拉出电路板开机,又正常了。试机发现键盘不灵,更换6只键再试机,一直正常。

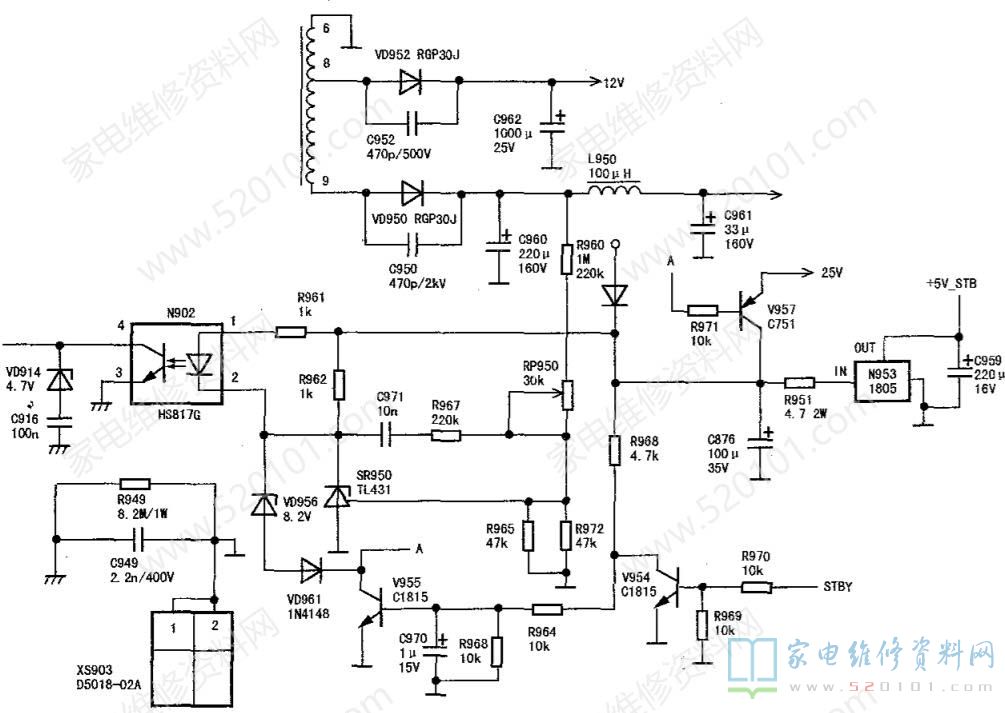

       第三天再开机,故障再现,分析应该是电源不良。更换CQ1265RT,无效。观察故障时的症状,应该是某种原因引起保护电路启动。测OM8373 36脚高压检测端为2V,故障时在0V与2V之间跳变。查高压取样电路,C918两端电压为18V,正常,此时电视图声正常,不能等到故障出现时再测。在R983上并联一只27k电阻(以提高取样基准值),试机,无效。再检查,发现按压电路板时故障出现,一定还有接触不良或印刷线路断裂之处。测故障出现时OM8373的39脚、14脚供电端电压降低,顺线查开关电源输出的12V电压亦降低。查电源取样电路,如图1所示,发现光耦N902被热熔胶覆盖(此前曾遇到过黑胶底下焊点开焊的问题,不可不查)。

康佳P25SK387彩色电视机自动待机的故障维修 第1张

       慢慢刮掉胶体,发现光耦一脚开焊,焊好后故障彻底排除。此前曾多次发现胶体覆盖的元件虚焊的问题,但本机电压异常即自动待机,难以区分待机在先或电源异常在先,致使维修过程困难重重。如一开始带假负载测试电源,可能会加快维修进程。
