创维32E70RG液晶电视(8M70机芯)有图像无伴音

2022-12-08 18:13:07  阅读 176 次 评论 0 条
摘要:

接修一台创维32E70RG型机,图像正常,无伴音。输入TV、AV等信号源试机,均无伴音,判断故障部位在功放电路或静音控制电路中。该机采用数字功放U41 (TAS5706)。测量U41的8、9、62、63、

      接修一台创维32E70RG型机,图像正常,无伴音。输入TV、AV等信号源试机,均无伴音,判断故障部位在功放电路或静音控制电路中。该机采用数字功放U41 (TAS5706)。测量U41的8、9、62、63、51、52、41、42脚24V供电,前置电路10、15、33脚3.3V供电,均正常;16脚复位电压为3.3V(正常), 28、29脚SDA.SCL总线电压均为3.3V(正常)。但1、64的脚和④、⑤脚中点输出电压为0V,正常时应约为供电电压24V的一半,判断U41内部损坏,换新后故障排除。

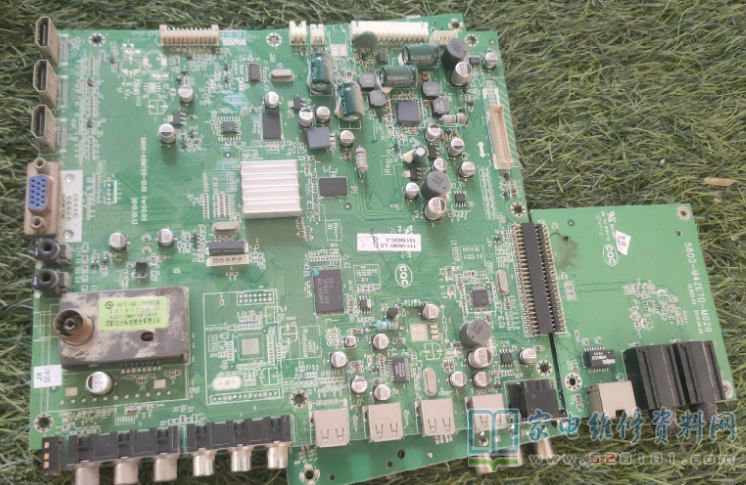

创维32E70RG液晶电视(8M70机芯)有图像无伴音 第1张
