创维32L16SW液晶电视不开机的故障维修

2022-11-27 18:17:37  阅读 156 次 评论 0 条
摘要:

接修一台创维32L16SW型液晶电视,红灯亮、不开机。测其电源输出5V电压只有3.5V,换掉两只470uF/10V电容后开机,背光亮,灰屏无字符,测主板已经输出12V电压到逻辑板。仔细观察,发现背光闪烁,

      接修一台创维32L16SW型液晶电视,红灯亮、不开机。测其电源输出5V电压只有3.5V,换掉两只470uF/10V电容后开机,背光亮,灰屏无字符,测主板已经输出12V电压到逻辑板。仔细观察,发现背光闪烁,再测5V、12V和24V电压分别为4.5V、10V和22V ,均偏低。卸下铝板,发现12V滤波电容470uF/16V已鼓包,换新后故障依旧。继续检查,测PFC大电容上电压为300V,断电后在路测C84( 100uF/25V)无容量,换新后PFC电压升到370V,电源输出电压稳定,但还是没有图像。查主板和逻辑板没发现问题,试着写入LG屏数据(存储器型号为24C32),试机,出现蓝屏和字符,如图1所示。

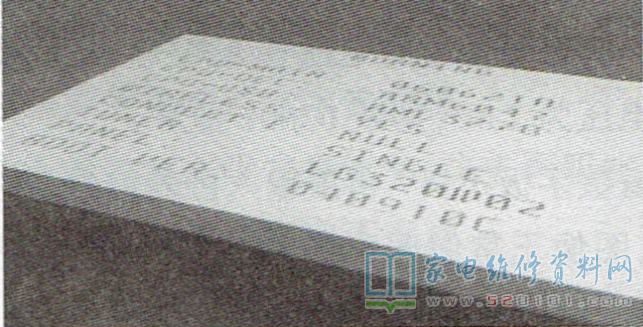

创维32L16SW液晶电视不开机的故障维修 第1张

       难道写的数据不对?重新写入CMO屏(奇美屏)数据,遥控关机(按键无待机功能)后再开机,故障排除。
