海尔LE26H300液晶电视不开机的故障维修

2022-11-27 18:33:24  阅读 136 次 评论 0 条
摘要:

接修一台海尔LE26H300型液晶电视,上电后指示灯亮,拆盖检查,电源板输出的各组电压都正常,测主板上的开/待机控制管Q17的c极电压一直为3.8V,再按开/关机键时无变化,怀疑主板坏了。测主板供电电压为

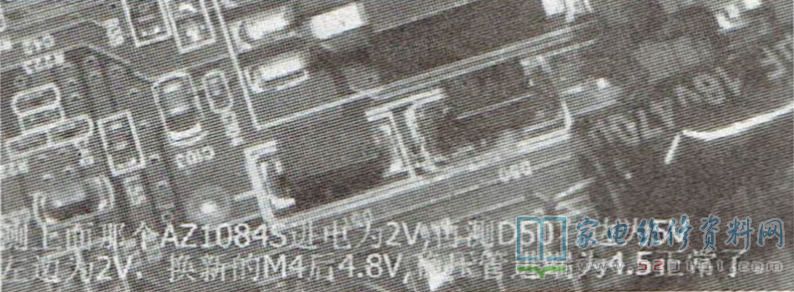

      接修一台海尔LE26H300型液晶电视,上电后指示灯亮,拆盖检查,电源板输出的各组电压都正常,测主板上的开/待机控制管Q17的c极电压一直为3.8V,再按开/关机键时无变化,怀疑主板坏了。测主板供电电压为5V。测稳压管AZ1084S输入端只有2V电压,不正常。该端外接两只二极管限压如图1所示。测第一只二极管M4,进来有5V,出去就只有2V。断电测阻值,正向有20多千欧姆,更换此二极管后上电,测M4输出端电压上升为4.8V,AZ1084S输入端电压变为4.5V, 按开/关机键,背光亮,图像正常。

海尔LE26H300液晶电视不开机的故障维修 第1张
