创维32E3500液晶电视黑屏有伴音的故障维修

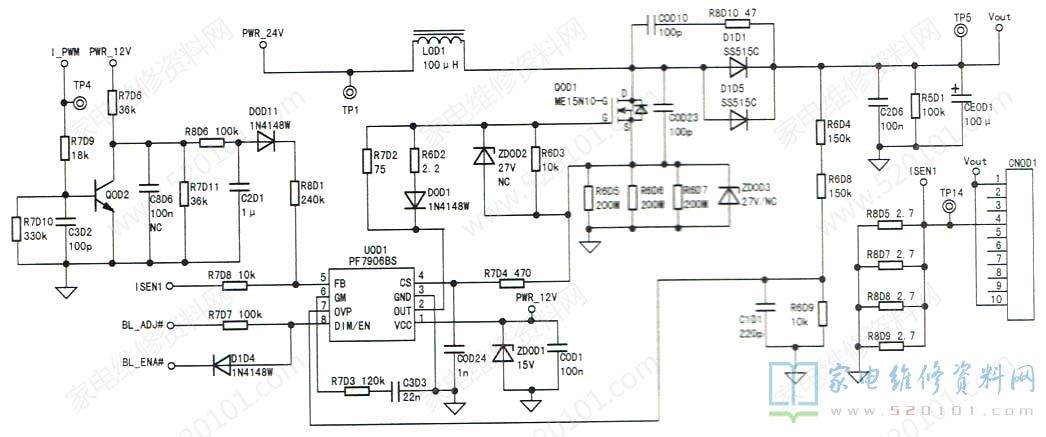

      接修一台创维32E3500型液晶电视（9R43机芯），故障表现为黑屏，伴音正常。试机观察，背光未点亮。待机时测LED灯串供电为24V，开机瞬间测灯串供电超过24V，但又立即降到24V，说明背光电路进入了保护状态。L0D1、Q0D1、U0D1(PF7906BS)等元件组成灯供电自举升压电路，如图1所示。

      PF7906BS的①脚为12V 供电端，②脚输出驱动脉冲，外接功率开关管QOD1。④脚为自举电路工作电流限制端。⑤脚为灯电流恒定控制端，灯串电流通过R8D5、R8D7~R8D9时，这些电阻两端的电压接入⑤脚，作为灯串电流恒定控制的依据。根据屏型号，主芯片输出I PWM控制信号，经Q0D2倒相放大后也接入此脚，实现灯电流恒定控制。⑥脚为放大补偿端，⑦脚为灯供电过压(OVP )检测端，⑧脚为IC启动控制端，当此脚电压为0V时，IC将停止工作，背光熄灭。检查④脚外接的电流检测元件正常，转向检查⑦脚外接的OVP电路元件，发现R6D9阻值增大，将其换新后故障排除。
