海尔LU32R1液晶电视黑屏的故障维修

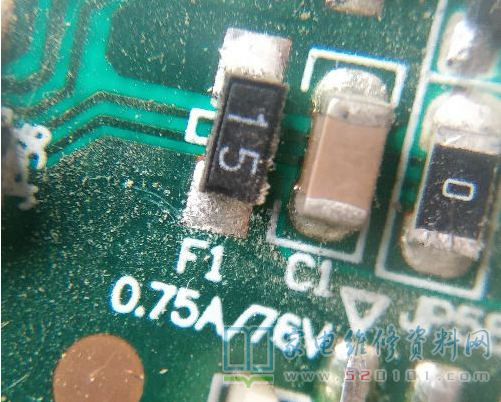

        接修一台海尔LU32R1液晶电视，故障表现为黑屏，插电找开关，没有，看似没反应，拆开测电源已工作，在测数字板电源开关和背光开关都有了，原来是背光板的问题。这是LCD的老电视，如果背光闪一下灭的，大家都知道保护电路，这个不闪，两种可能一是灯管全坏，二是背光电路没工作。第一种可能出现较少但不是没有，第二种较多。背光电路使用OZ964GN，测其供电脚5脚没有电压，顺着电路查找，查到TL431周围电路，发现保险电阻损坏，拿下它，找了个背光改电流拆下的小电阻换上，试机工作正常，故障点如下图所示。
