力铭二合一电源板0094001263A原理与维修

摘要：

1、0094001263A组件力铭二合一电源板视图 适用机型：海尔LB32R3、海尔L32R3、海尔L32R3A、海尔L32K1A等 电源规格： PI150W240×200 2、0094001263

1、0094001263A组件力铭二合一电源板视图



适用机型：海尔LB32R3、海尔L32R3、海尔L32R3A、海尔L32K1A等

电源规格： PI150W240×200

2、0094001263A组件电源板U3（TEA1532）各脚位说明（在接背光正常工作下测量）：

 U3芯片引脚定义图

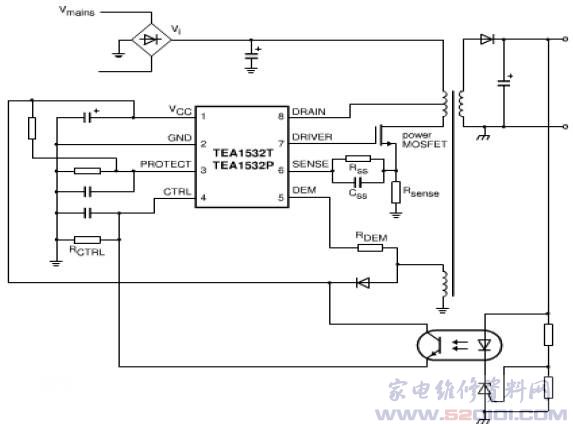

3、 0094001263A组件电源板U3（TEA1532）等效原理图：





4、0094001263A组件电源板U3（TEA1532）内部框图

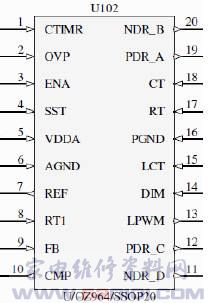

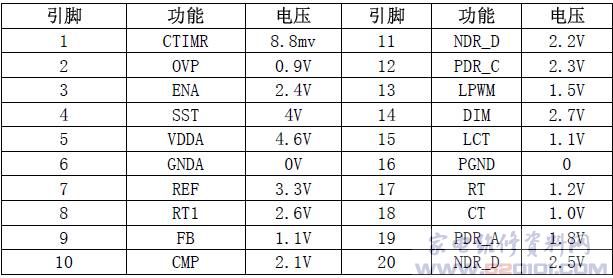

5、0094001263A组件电源板芯片U102（OZ964）引脚功能接背光正常工作下测量极电压，引脚定义



6、1263组件电源板芯片U102（OZ964）内部方框图

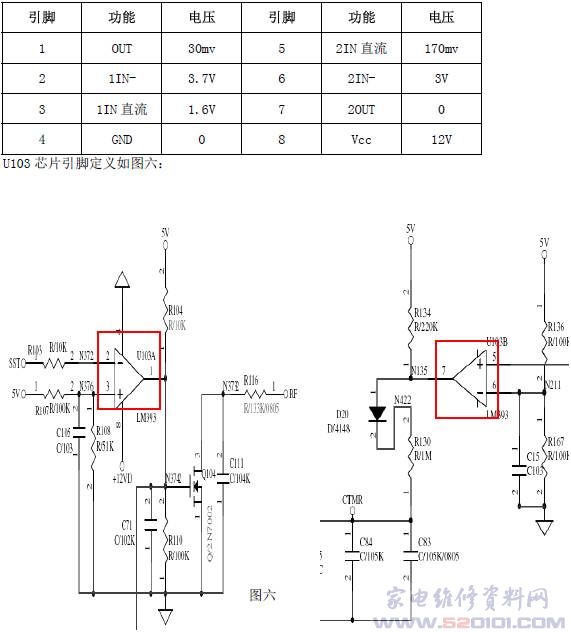

7、U103（LM393）引脚功能及电压（在接背光正常工作下测量），引脚定义如图



8、U103(LM393)框图及内部原理



9、U2(LM324)引脚功能及电压（接背光正常工作下测量）：





10、芯片U2（LM324）框图及内部原理



11、U1(ON1606B-PFC功率校正) 在接背光正常工作下测量，引脚定义如图
