采用BD9262FP背光芯片液晶屏亮一下就灭的故障判断方法

2023-02-01 19:05:40  阅读 138 次 评论 0 条
摘要:

接修一台海尔LE42A90型(61981机芯)液晶彩电,开机背光亮一下就灭。因该机背光驱动采用BD9262FP芯片,该机电路没有设计过流保护,有过压保护OVP,芯片27脚OVP过压保护门电压为2.49V,如出现

       接修一台海尔LE42A90型(61981机芯)液晶彩电,开机背光亮一下就灭。因该机背光驱动采用BD9262FP芯片,该机电路没有设计过流保护,有过压保护OVP,芯片27脚OVP过压保护门电压为2.49V,如出现开机背光亮一下就灭,测IC的此脚电压便可判定。

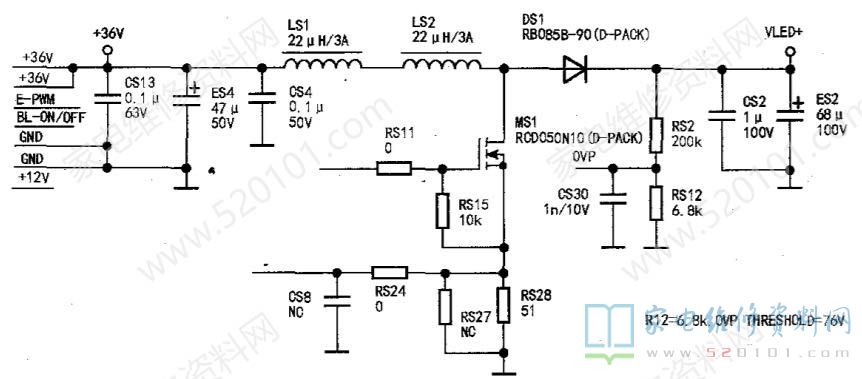

       说明:IC 27脚不能断开做故障判定,因76V电压稳定与输入ICS1(BD9262FP)的27脚OVP电压有关,如检测不到该电压,内部芯片保护,使ICS1 (BD9262FP)的23脚无开关脉冲输出,故给OVP取样电路中RS12并联一只10k电阻(见图1),将电压降到1.63V ,强制芯片工作,背光灯亮;如果屏出现亮暗不均,那就是发光条上发光二极管有问题。

采用BD9262FP背光芯片液晶屏亮一下就灭的故障判断方法 第1张

       最后发现是故障机发光条上二极管有问题,将其更换后故障排除,机器恢复正常工作。
