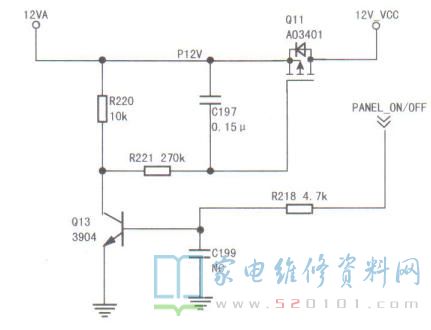

接修一台海尔LE32B3300W液晶电视（THU69F6主板），故障表现为开机后背光亮，灰屏。上电，测得.上屏电压为0V，拔下上屏线后再测主板的上屏电压，仍为0V，说明TCON供电控制电路有问题，相关电路如图所示。
测Q13基极电压为0.67V，集电极电压为0.05V，均正常。Q11源极电压为12V，栅极电压为11.76V，漏极电压为0V，栅极电压偏高，判断Q11损坏。换新后试机，故障排除。此时测得Q11栅极电压为0.05V ，漏极电压为12V，逻辑板上的VGH电压为20.7V，VGL电压为-6V，AVDD电压为15.5V。
