海尔LE32A30G液晶电视不定时黑屏的故障维修

       一台海尔LE32A30G型液晶彩电，不定时黑屏，伴音正常。在故障出现时，背光熄灭，从屏侧面看有暗淡的图像。本机采用三合一主板(板号:TPD.T920.PB731)，其开关电源输出两组电压:二极管DB101输出12V，DB102输出20V。

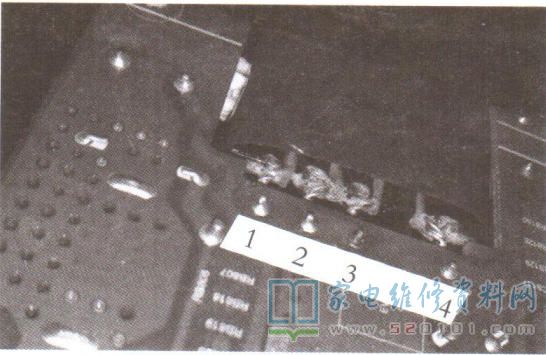

       后者经过升压后给LED灯串供电。上电，检测12V电压正常，但20V电压只有1V，且波动;断电，测试DB102正常;测量DB102正极在路电阻，竟然超过2M，很明显开关变压器绕组有问题。检测开关变压器绕组，发现③脚虚焊，如图1所示。补焊后试机，故障排除，此时测得LED灯串供电为45V。
