海信LED39L188液晶电视黑屏的故障维修

2022-11-29 00:54:28  阅读 280 次 评论 0 条
摘要:

接修一台海信LED39L188液晶电视,故障表现为黑屏有声音,该机采用的是RSAG7.820.4555二合一板。一般出现黑屏应该是:1、板坏;2、背光灯条坏。按照这个思路,拆机断开灯条。查灯条插口电压60-80

       接修一台海信LED39L188液晶电视,故障表现为黑屏有声音,该机采用的是RSAG7.820.4555二合一板。一般出现黑屏应该是:1、板坏;2、背光灯条坏。按照这个思路,拆机断开灯条。查灯条插口电压60-80V左右。上神器《灯条测试仪》。背光点亮。测试仪显示电压148V。判断背光灯条无故障。问题出在板上。
      确定故障在板上那么就开始走程序。测电压12v 120v供电正常。SW 4V 、PWM2.8V正常。说明供电和背光开启信号都正常故障出在背光升压电路。背光电路由 AP3843CP组成( RSAG7.820.4555图纸),测量7脚供电12V正常。8脚基准5V电压正常。说明芯片工作条件已经具备。测量1脚电压0.6V,6脚无电压输出。说明芯片处于保护状态。。在路测量V935 V937组成的开路保护电路没有发现问题。在路测量V905所在的恒流控制电路。也没有发现故障元件。维修陷入困境。

       代换N901(AP3843CP)故障不变。查网上资料。确定问题出在反馈电路。N901。1脚电压0.6V肯定是保护电路工作造成没有输出。开始扫雷行动升压输出电路V902周边开始。到V912、V914、V930、V933、V934组成的亮度控制电路。到V935、V937组成的开路保护电路。到V905构成的恒流控制电路。逐个的测量也没有发现明显的故障元件。几度想放弃。

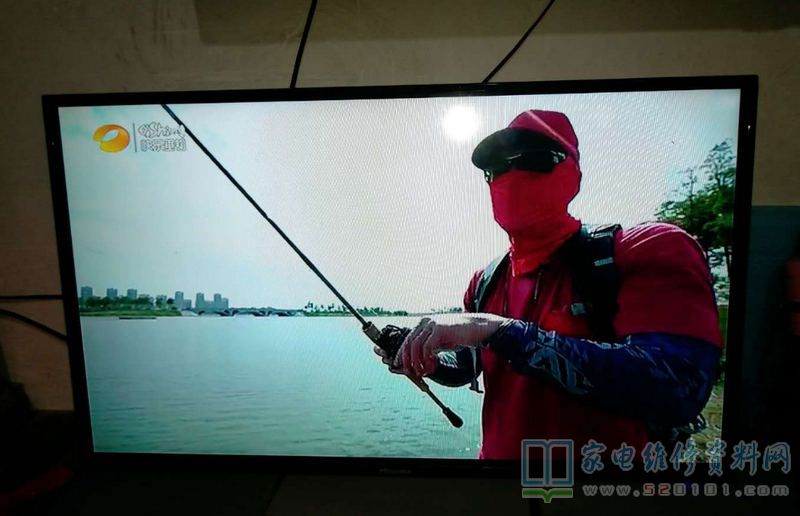

       没有办法仔细观察板子一遍又一遍。会不会是元器件性能不稳定。如果是那么可能性大的是大功率元件。代换把。从MOS管开始。代换V902故障依旧。代换V905奇迹出现啦。背光启动输出电压152V,久违的图像出现啦,这种开心是无法用语言表达的。  V905  U3N50 再次测量依旧是好的。反过来再分析电路如果V905坏。那么开路保护电路肯定会把N901一脚电压拉低。造成N901无输出。和故障现象吻合。

       总结:元器件有时候万用表是测量不出来的。
