关于海信液晶电视副电源块LNK564PN代换技巧

2022-11-29 02:57:03  阅读 266 次 评论 0 条
摘要:

接修一台海信液晶电视,其副电源用LNK564PN击穿,连带烧整流保险,元件进不到,于是用手头的P1014P10代换成功,代换只需增加两个元件,方法是用4个4007代换整流桥,把P1014的1脚弯平,3脚向

      接修一台海信液晶电视,其副电源用LNK564PN击穿,连带烧整流保险,元件进不到,于是用手头的P1014P10代换成功,代换只需增加两个元件,方法是用4个4007代换整流桥,把P1014的1脚弯平,3脚向上空开,插上焊好,加10欧电阻到4脚,并加一个102电容到地,焊下R902和R903把R902去掉实为短接,R903改接供电,去掉R902可少割板,只割断去4脚线路,改为接地,4脚加装10欧电阻焊到R902和R903的会共端,加电测量输出空载4.8V上机正常。

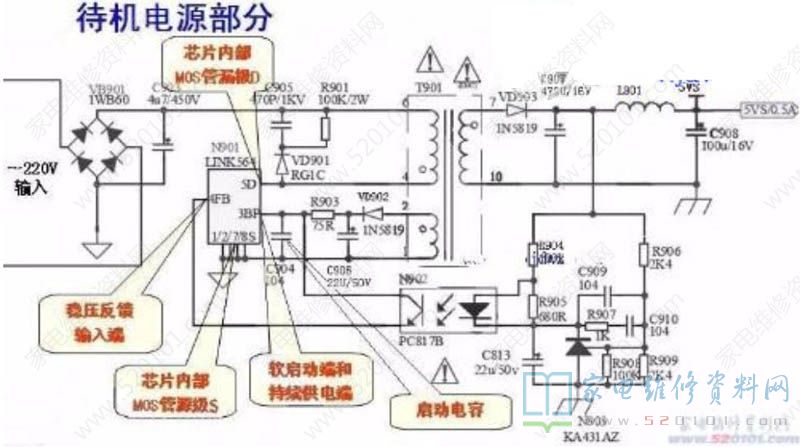

关于海信液晶电视副电源块LNK564PN代换技巧 第1张
