接修一台海信LED37K11液晶电视。据其所述:观看电视时屏幕闪烁，眼睛受不了！听用户所述，以为是屏幕坏了。随就插电试机 实为背光快速闪烁，可以拿来当舞台的闪光灯用了。拆机检测，背光灯连接的是电源/背光一体板（RSAG7.820.2289）。测试LED供电电压在90V左右轻微波动，12V输出电压波动很大，PFC电压也有一点点波动，5V输出电压稳定。拔掉LED灯线 各路输出电压稳定。因为背光供电和12V同为一个变压器供电，故怀疑此部分的供电形成电路带载能力差。

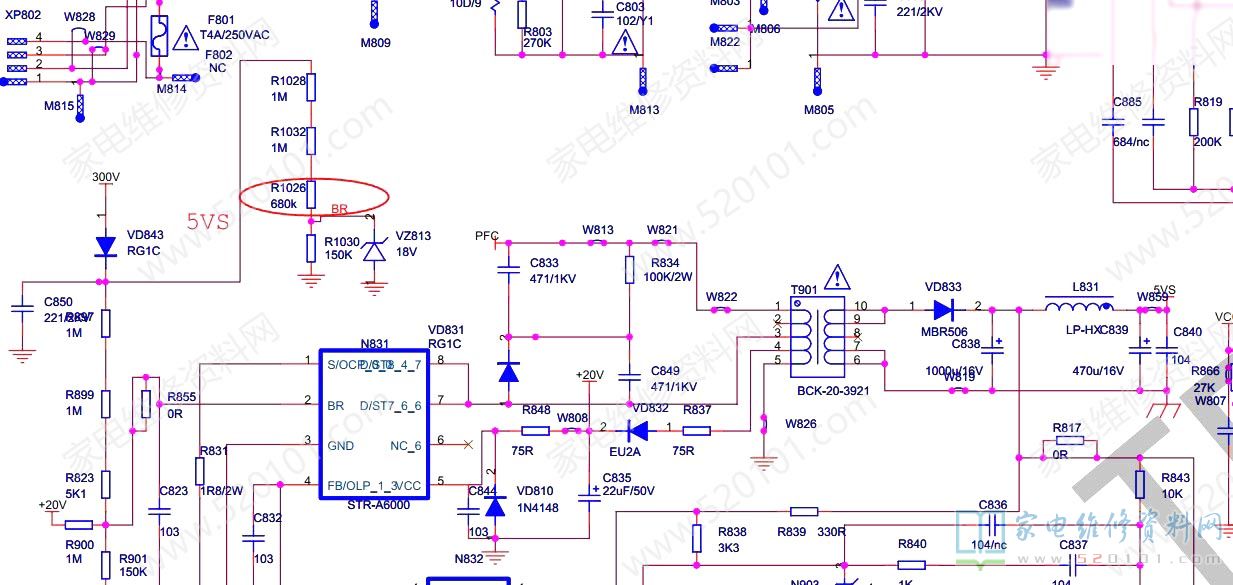

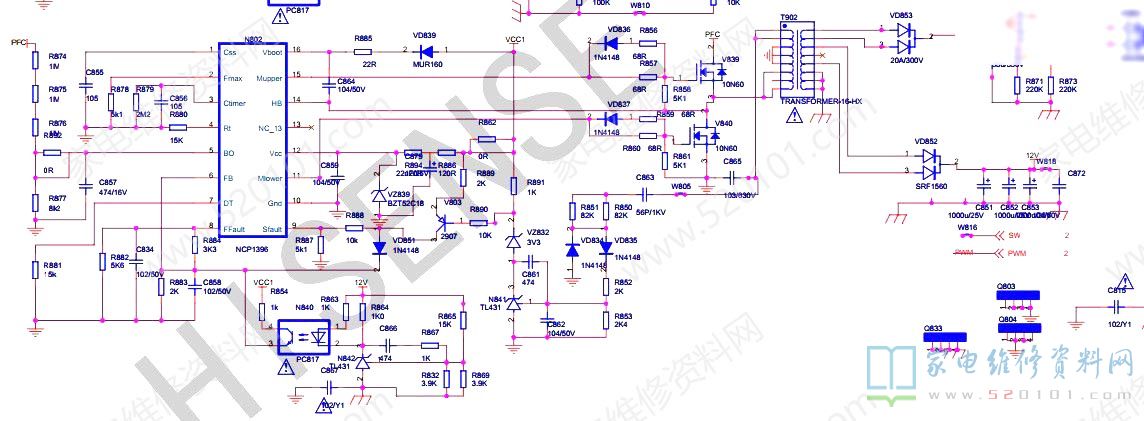

代换N802(NCP1396)无果。继续扩大检测故障范围 花了半天时间检测其外围原件无果而终！ 时间花了这么多故障没修复 作为多年的维修员情何以堪!冷静下来细想起其他液晶电视电源故障很多都是大阻值电阻变值造成。不死心，再对其他电路上的大阻值电阻进行电压测量。当测量到5V电源电路的R1026电阻两端时背光随即恢复正常。拆下R1026检测果然阻值变大！代换R1026故障修复。
但还有一个疑问，R1026故障为什么5V电源还正常？5V电源正常为什么影响到了背光故障？不得其解...
