海信LED32K10液晶电视白屏故障维修

摘要：

故障现象：笔者接修一台海信LED32K10液晶电视，现象是白屏。 检修经过：这是外围发回换屏说是白屏屏用的是HD315FH‐E71。该屏故障比较高。首先我把屏换了，以为好了，但通电试机还是白屏。我用表量 N3

故障现象：笔者接修一台海信LED32K10液晶电视，现象是白屏。

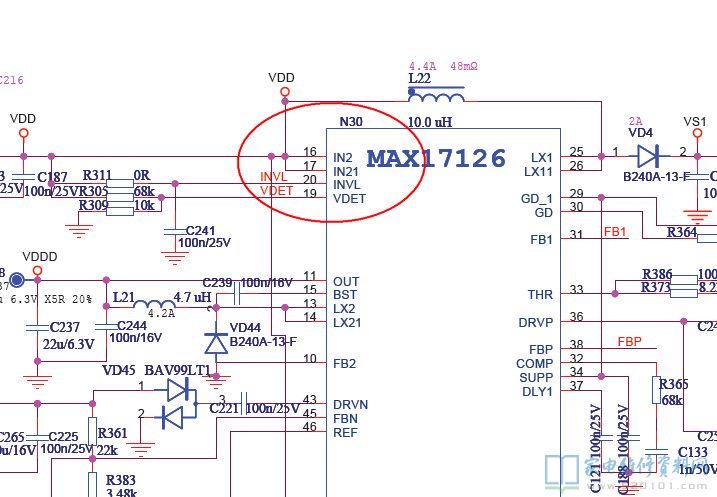

检修经过：这是外围发回换屏说是白屏屏用的是HD315FH‐E71。该屏故障比较高。首先我把屏换了，以为好了，但通电试机还是白屏。我用表量 N30(MAX17126)供电VDDDD3.3V正常。VGL电压‐‐6V,VGH电压3V 无电压输出，证明屏面板工作不正常。查看此电视的电路图得知以上电压有关的N24，N30有关，代换N30(MAX17126)后故障排除。

附件：海信LED32K10系列液晶（4705板）电路原理图下载
