TCL L42M9HBD液晶电视图像发白的故障维修

2022-12-30 19:47:34  阅读 288 次 评论 0 条
摘要:

接修一台TCL L42M9HBD型液晶电视(MS68机芯),开机图像发白。打开后盖,发现该机逻辑板型号为T420HW04。首先测量逻辑板供电保险电阻F1两端电压为12V,正常。断电,用万用表电阻挡测量逻辑

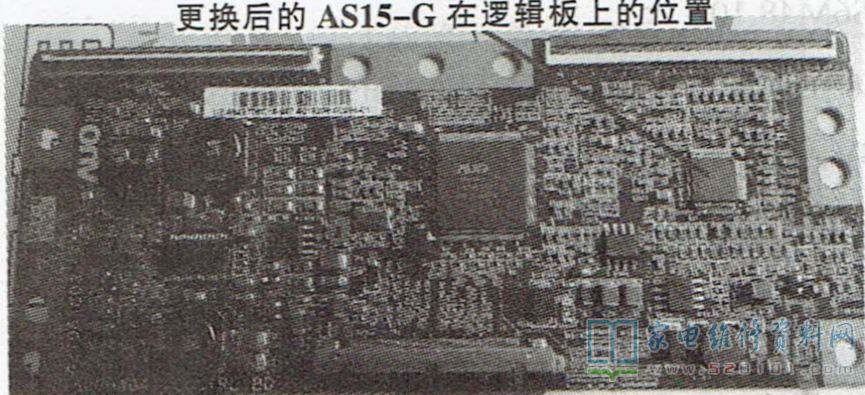

      接修一台TCL L42M9HBD型液晶电视(MS68机芯),开机图像发白。打开后盖,发现该机逻辑板型号为T420HW04。首先测量逻辑板供电保险电阻F1两端电压为12V,正常。断电,用万用表电阻挡测量逻辑板上贴片电容的在路电阻,没发现击穿短路现象。该逻辑板伽马校正芯片型号是AS15-G,位号为U500,如图1所示。从以往维修经验看,AS15-G损坏的特别多,故障现象为花屏、负像、图像发白、鬼脸等。找一同型号AS15-G更换后试机,故障排除。

TCL L42M9HBD液晶电视图像发白的故障维修 第1张
