注意液晶电视主板的5V供电时序

2022-10-29 17:56:06  阅读 212 次 评论 0 条
摘要:

接修一块液晶彩电电源板(板号为SHG3202H-155S),通电后只有+5VSB电压正常,其他输出电压为0V,很快查出肖特基二极管D10(SB5200)短路,此二极管为+12V整流管。用手头两只SB310

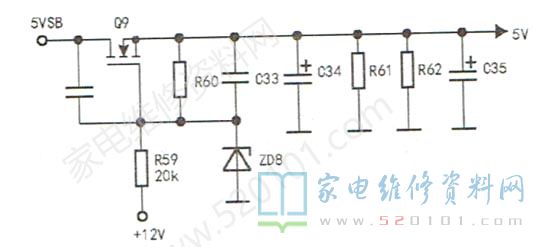

       接修一块液晶彩电电源板(板号为SHG3202H-155S),通电后只有+5VSB电压正常,其他输出电压为0V,很快查出肖特基二极管D10(SB5200)短路,此二极管为+12V整流管。用手头两只SB3100型二极管并联代之,强制开机,+24V、+12V电压均正常。由于电源板在拿来时,Q9( BA3811)一个引脚断裂,无法再用。分析电路,Q9只是起开关通电作用,二次开机后输出+5V电压给主板,如图1所示。

注意液晶电视主板的5V供电时序 第1张

      由于当时无此配件,将此场效应管S、D连线直接,以为大功告成。谁知朋友拿走装上,仅红色指示灯亮,但无法二次开机。整机送来,彩电型号为理想LED3280,主板型号为T.MS608.81。测得主板上的3.3V、2.5V等电压均正常,于是查验开机打印信息,最后一段是:Memory factory need Ac Ono该信息提示CPU的供电时序有问题。

       笔者先用场效应管5N90代换Q9后开机,红灯可以变绿,并且屏亮,显示“理想电视”后呈白屏状态。反复开/关机,偶尔一次出现“Android"字符后呈白屏,这说明安卓系统启动困难。此时测量CON1处+5V端电压竟为4.6V,在开/关机过程中,电压在4.57V、4.32V、4.56V间变化,而5VSB电压一直很稳定。 通过分析,故障原因应是Q9的导通内阻过大,使得输出的+5V电压带载能力差。从高压板上拆下一只50N025型场效应管换上后开机,一切正常。
