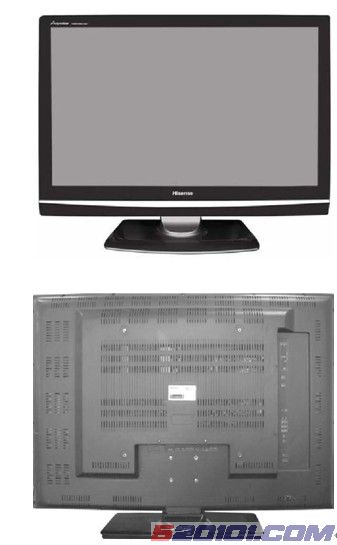

外观：
电路原理

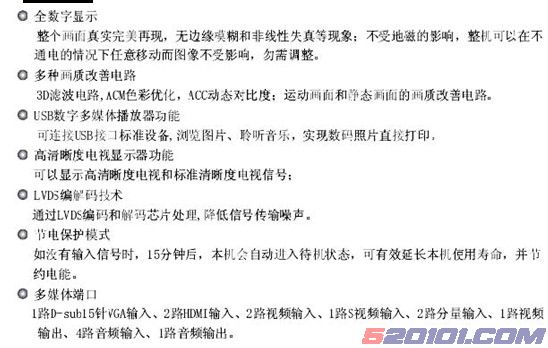

机器特点：

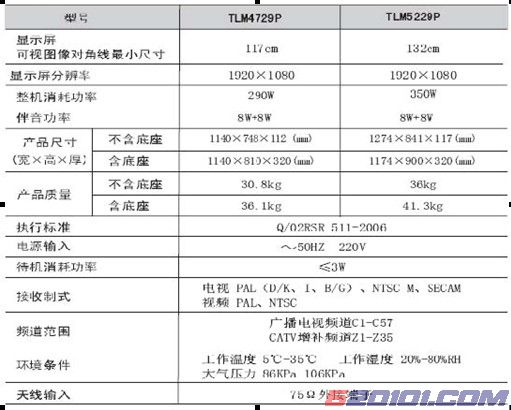

产品差异介绍：
TLM4729P、TLM5229P是在TLM4288P基础上，继续采用GENESIS公司Cortez Advanced 机芯方案的国内派生机，29系列结构。
二、方案概述：
本机为多媒体液晶电视机，采用高亮度、高对比度、高分辨率、超宽视角电视专用高清液晶屏。
图像处理部分由GENESIS 公司的嵌入式芯片FLI8668（其中包括CPU、A/D 转换、SCALER、DEINTERLACE、数字解码部分），旭光分离式高频头TDQ-6FT/W116H等组成；视频子通道也由FLI8668处理，同时实现了主、子通道的良好主观效果和双视窗功能。
伴音处理部分采用MICRONAS 公司的MSP3460G 进行SRS WOW、平衡、音量控制等多种音效处理，以及HDMI的I2S声音处理。
本机支持射频、视频、S端子、YCbCr/YPbPr复用端子、VGA端子、HDMI等多种图像输入方式，具有逐行高清处理、数字梳状滤波、ZOOM缩放，耳机输出等功能。
三、原理说明：
（一）电源部分：（同TLM4788P）
本机工作时，有+5V-S、+5V-M、12V、14V、24V、3.3V、1.8V，2.5V等多组电压。

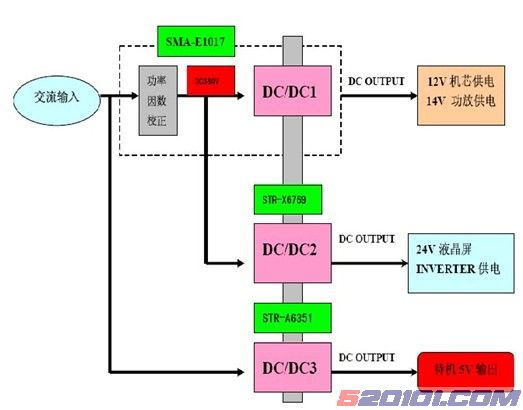

电源部分由三个相对独立的电源组成：待机电源、小信号部分主电源、背光灯部分主电源，其流程如图所示：
简单的工作原理如下：本机开关电源电路是由85～264V交流电压输入，共5路输出：
1 背光灯INVERTER电源24V/10A；
2 芯片电源12V/3.5A；
3 芯片电源5V/3A；
4 功放块电源14V/2A，此路输出单独接地，防止音频干扰图像；
5 待机电源5V/2A。
启动时，由85～264V交流电压输入，首先将待机电源启动，5V输出给CPU供电。由CPU根据整机设定情况，发出ON/OFF开机指令反馈给电源电路，通过继电器将主电路接通，85～264V交流电压经整流输出，通过PFC电路将整流后的电压升到375V左右。此电压分成两路：一路通过PFC内部集成的PWM驱动MOSFET，经变压器转换输出12V、14V、5V；另一路经过厚膜电路STR-X6769，经变压器转换输出24V，电源至此正常工作。需注意的是，STR-X6769的瞬间启动是通过PFC电路启动后，PFC电感的次级来完成的；
即如果PFC不启动（一般是12V没带负载），是不会有24V电压输出的，从而保证了正常
的开机时序。主要电源工作说明：
（1）12V部分：
12V电源主要给两个部分供电：
一是通过条形连接线XPE03接到主板，然后通过接屏的LVDS连线直接供应屏的逻辑模块；
二是给伴音板供电，12V电源通过U13（7808）变为8V，为芯片U6（MSP3460G）和U7（TDA2822） 、U9（TDA2822）供电；12V通过升压变为33V后，为高频头供电。
（2）5V部分：
本机5V有两种，一种是+5V_MCU，作为主5V变换为3.3V、2.5V、1.8V供主芯片FLI8668和DDR存储器使用；另一种是+5V_SW作为待机5V，供MAX3232C（U603）、遥控接收等部分。
（3）14V部分：
14V电压主要供伴音的功放部分，本机的数字功放芯片为U5（TPA3100D2）。
（4）3.3V部分：
本机的3.3V 电压是通过三个低压差线性电压稳压器U1002（AIC1084）、U1005（LM1117MPX-3.3） 、U1004（LM1117MPX-3.3）对5V直流电压进行稳压得到；AIC1084-3.3的最大输出电流为5安培，LM1117-3.3的最大输出电流为800毫安。
（5）2.5V部分：
本机的2.5V电压是通过低压差线性电压稳压器U1014（LM1117MPX-2.5）对5V直流电压进行稳压得到，此外该芯片还具有内部限流和热关断的功能。
（6）1.8V部分： 本机的1.8V电压是通过低压差线性电压稳压器U1007（LM1117MPX-1.8）对5V直流电
压进行稳压得到。
（7）24V部分：
本机的24V 电压主要提供给液晶屏内部的背光电源驱动板，其将24V 直流电压变为60KHz、有效值约为760VRMS的正弦交流电压来驱动背光源的冷阴极射线管（CCFL）。

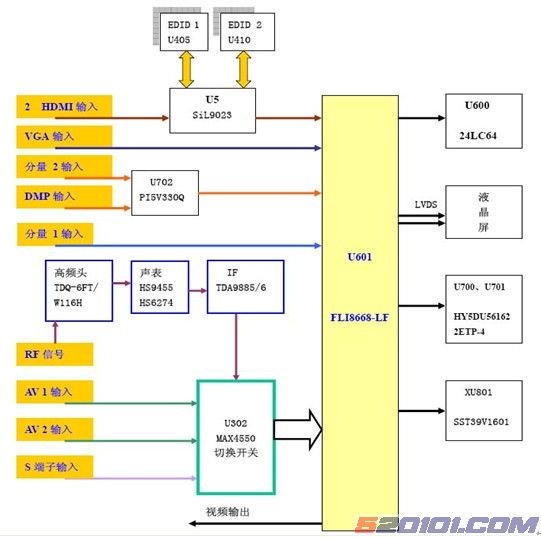

（二）图像信号处理部分：
本机支持射频、视频、S端子、YCbCr/YPbPr、VGA、HDMI多种图像输入方式，下面针对不同的输入方式进行说明。
1、射频信号：
该机的高中频采用U15和U12组成，射频信号经高频头U15接收，在内部进行混频放大后，输出38MHz的中频信号。38MHz的中频信号分成两路：其中一路由CA190耦合后，经D8进入声表面滤波器SAW2（HS9455），输出伴音中频信号以平衡的方式输入到U12的＃23脚和＃24脚；另一路由CA189进入声表面滤波器SAW1（HS6274），输出的图像中频信号同样以平衡的方式进入U12的＃1脚和＃2脚。另外，SAW1和SAW2均有一个制式开关，受控于U12；其中，SAW2受控于U12的＃22脚，SAW1受控于U12的＃3脚。伴音中频信号经U12处理后，由＃8脚输出伴音信号，此伴音信号最后进入U6的＃60脚；图像信号经U12处理后，由＃17脚经RA226、V23射随后，再经RA210、LA30滤波后，输出全电视信号经XP24－CN306到MAX4550。此信号进入U601的＃AE4脚和＃AE7脚，在U601（FLI8668）内解码。另外，由U12的＃14脚AGC电压输出，经RA233控制高频头的＃1脚AGC脚；＃12脚输出的伴音载波差频信号，经CA213、RA234后，通过R88输出SIF_M信号。 [Page]
附：中频处理芯片U12（TDA9885/TDA9886）：
TDA9885/TDA9886是PHILIPS公司的中频处理IC，两者均支持PAL、NTSC制式，TDA9886 增加支持SECAM功能，具体功能如下：
- 总线控制图像中频可选（33.4M、33.9M、38M、38.9M、45.75M，58.75M）；
- ?AFC 数据，进行精确的AFC 控制；（3）AGC中的TOP点通过总线来完成；
- 四路可选地址； （5）PLL锁相环中频解调器（外挂4MHz晶体）。
| 引脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| 符号 |
VIF1 |
VIF2 |
OUT1 |
FMPLL |
DEEM |
AFD |
D-GND |
AUD OUT |
|
|
差分输 |
差分输 |
控制 |
频率锁 |
解调输出 |
音频输 |
地 |
音频输 |
| 功能 |
|
|
|
|
|
|
|
|
|
|
入1 |
入2 |
|
相滤波 |
稳压电容 |
入退耦 |
|
出 |
引脚 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
| 符号 |
TOP |
SDA |
SCL |
SIOMAD |
NC |
T AGC |
REF |
V-AGC |
|
|
射频 |
总线数 |
总线 |
伴音载波 |
|
射频 |
|
视频AGC |
| 功能 |
|
|
|
|
空 |
|
4M 晶体 |
|
|
|
AGC |
据 |
时钟 |
差拍输出 |
|
AGC |
|
稳压电容 |
| 引脚 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| 符号 |
CVBS |
AGND |
VPLL |
VP |
AFC |
OP2 |
SIF1 |
SIF2 |
|
|
全电视 |
|
视频 |
|
AFC 输 |
|
|
|
| 功能 |
|
模拟地 |
|
+5V 供电 |
|
未用 |
差分输入 |
差分输入 |
|
|
信号 |
|
锁相 |
|
出 |
|
|
|
2、视频、S端子信号：
外部视频信号（AV1、AV2）、S端子先输入到切换开关U302（MAX4550）中进行切换，再送到主芯片U601（FLI8668）内解码、画中画处理，输出视频信号。
3、分量2和VGA信号：
分量2输入信号经过U702（PI5V330Q）电子开关切换后，与VGA信号都进入到U601（FLI8668）中，最终通过LVDS连线在液晶屏上显示。
4、HDMI信号：
外部输入的HDMI信号先输入到U407（SiL9023）进行处理，输出24位RGB图像信号到FLI8668，在其中做scaler变换和相关处理后输出；I2S声音信号先到CS4334数模变换后，再到4052D切换，最后送入MSP3460G处理后，在功放中输出。
5、分量1信号：分量1直接送到FLI8668，与射频信号类似。

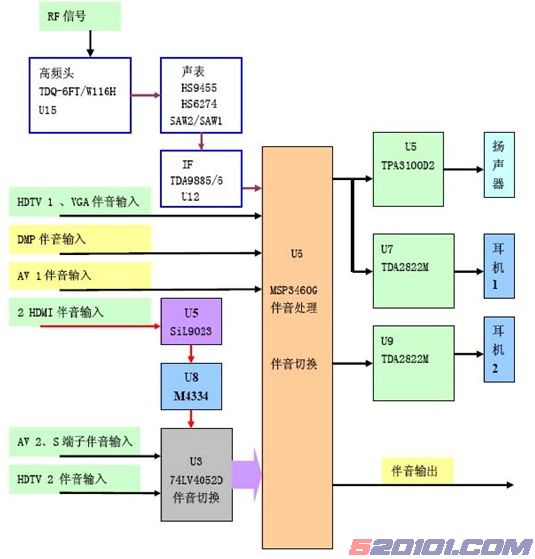

（三）音频信号处理部分：
当TV从高频头输出的中频信号SIF_M，输入到U6（MSP3460G）中进行伴音处理和伴音切换，在I2C总线控制下，在芯片内部进行音量、SRS WOW、平衡等处理后输出两路。其中，从＃27脚、＃28脚输出的一路到数字伴音功放U5（TPA3101D2），经放大后驱动扬声器；同时，从＃27脚、＃28输出的另外一路到耳机功放U7 (TDA2822M)，经放大后驱动耳机。
从＃24脚、＃25脚输出的伴音为画中画时子画面的左右声道，送入耳机功放U9（TDA2822M） ，经放大后驱动耳机。
（四）控制部分：
1、微处理器部分：
本机主芯片U601（FLI8668）内部嵌入一个微处理器，因此，U601同时兼具微处理器的功能。
微处理器包括以下部分：
● 中断控制器；
● 80X86架构的CPU；
● 时钟与复位部分；
● 定时器；
● 外部存储器端口；
● 通用异步收发器（UART）；
● 遥控信号处理器（IR）；
● 通用I/O口（GPIO）。
2、存储器部分：
本机使用了一片16Mb闪存XU801（SST39V1601）存储本机程序。 [Page]
XU801的＃26脚、＃28脚、＃11脚分别与U601的＃AD24脚、＃AC25脚、＃AC26脚相连，进行片选以及程序的读写控制，寻址和数据传输则分别通过22 位的地址线和16位的数据线来完成。系统开始工作时，芯片U601通过16位数据线将闪存中的程序读到U601中的RAM中运行；由于闪存是可擦写的，所以本机芯片无需掩膜，只需在生产前用烧码器将程序烧入闪存XU801。另外，还可以由计算机通过U601（FLI8668）的通用异步收发器（UART），直接将程序写入闪存XU801内，实现软件的升级。
本机还使用一片EEPROM U600（24LC64），用来存储亮度、对比度、音量等用户数据。
3、I/O部分： 在本系统中，芯片U601（FLI8668）中＃L1脚连接到CN310的＃4脚，用来控制静音；当系统处于静音工作状态时，CN310的＃4脚为高电平。＃Y25脚连接到CN903的＃
3脚，用来控制电源指示灯；当电视处于待机状态时，CN903的＃3脚为高电平，电源指示灯发出红光；当电视处于正常开机状态时，＃3 脚为低电平，电源指示灯发出蓝光。＃AB24脚连接到CN904的＃1脚，用来作为遥控接收；＃AF10脚连接到CN905的＃3脚，用来采样按键板送来的电平，检测按键的工作状态，从而实现按键控制；＃B3脚连接到U702（PI5V330）的＃1脚，通过＃B3脚的状态变化，用来控制高清信号2的切换。
4、电源管理：
本机待机时，除FLI8668及其外围部分电路保持工作状态外，其它部分电路的电源均需切断，以降低功耗；并通过双P沟道的MOS管集成电路来进行电源控制。本机待机时，U601的＃U24脚输出控制信号，将电源通道关断，来实现待机功能。
5、背光电源控制：
本机背光驱动部分的开关（CN906的＃3脚）是由U601的＃U26脚输出的信号控制的，当信号为高电平时（3.3V），背光驱动部分处于工作状态；当信号变为低电平时（0V）， 背光驱动部分将停止工作。同时，U601的＃U25脚输出的信号通过控制U900来控制LVDS连线连接的逻辑模块供电。
本机节能调节电压（CN906的＃1脚）是由U601的＃V24脚输出的PWM信号，经由积分电路积分后得到，其电压范围为直流0～3.3V。通过调节这个电压的大小，可以改变背光灯的发光强度；电压为3.0V时，为标准状态，发光强度较高；电压为1.0V时，处于节能状态，发光强度较低。

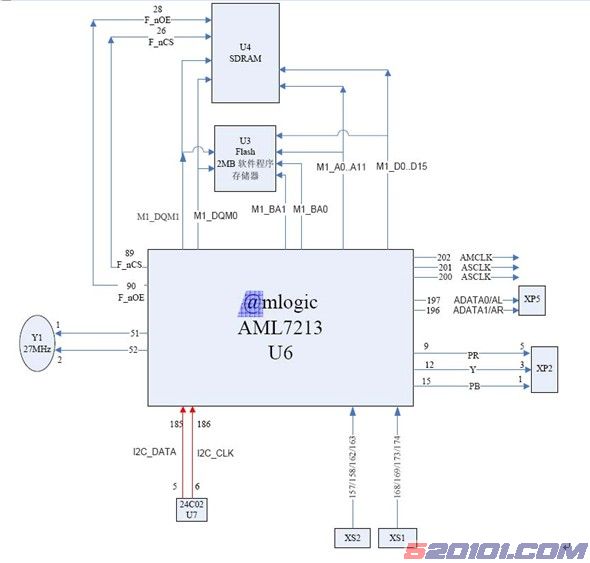

（五）高速USB 控制部分：
USB 概述：
USB（Universal Serial Bus）是一种通用串行总线，它是由七家主要电脑、电子科技厂商，为了解决PC机外围设备的拥挤和提高设备的传输速度研发出来的。本USB有着许多其它总线无法比拟的优点，可归结为以下几点：
（1）速度快：USB 有高速和低速两种方式，主模式为高速模式，速率为12Mbps；另
外，为了适应一些不需要很大吞吐量和很高实时性的设备，如鼠标等，USB 还提供低速方式，速率为1.5Mb/s。相比之下，串口数据传输率是115Kbps～230Kbps，标准并口的数据传输率为1Mbps，这些都要低于USB 的传输速率。本USB采用现在刚刚推出的USB 2.0协议，在理论上其传输率更是可以达到480Mbps。
1 设备支持即插即用，所有USB 设备支持热拔插，系统对其进行自动配置，不再占用中断资源或者DMA 资源，彻底抛弃了过去的跳线和拨码开关设置。USB为接缆和连接头提供了单一模型，解决了外设越来越多造成的插槽不足问题。
2 连接的外围设备数目最多达127个，共5层。所谓五层是指从主装置开始，可以经由四个集线器进行菊花链接。标准USB电缆长度为3米（低速为5米），通过Hub或中继器可以使外设距离达到12米。
3 能够采用总线供电：USB总线能提供最大达500mA的电流，对于功耗较小的设备来说，这是非常有效的。
4 Transfer）、同步传输（Synchronization Transfer）、中断传输（Interrupt Transfer）、批量传输（Bulk Transfer），以适应不同设备的需要。
工厂调试： 使用遥控器，首先用菜单键打开主菜单，并用节目增/减键选中声音设置菜单，然
后用音量增/减选中平衡项，在此状态下，按压数字键0、5、3、2就可以进入工厂菜单。[Page]
