TCL L42M61FL液晶电视不开机的故障维修

2023-01-11 17:51:10  阅读 200 次 评论 0 条
摘要:

本人业余修理电器,这次朋友请我修理一台TCL L42M69FL型液晶电视,该机通电,红色指示灯亮,屏幕无显示,不开机。分析故障,正常状态下,通电绿色指示灯亮,片刻后屏幕显示正常图像,现在红色指示灯亮屏幕无

       本人业余修理电器,这次朋友请我修理一台TCL L42M69FL型液晶电视,该机通电,红色指示灯亮,屏幕无显示,不开机。分析故障,正常状态下,通电绿色指示灯亮,片刻后屏幕显示正常图像,现在红色指示灯亮屏幕无显示,表示机器处于待机状态;按遥控器上红色开关键指示灯不能变绿,说明机器不能二次开机,维修应该从电源入手。

       打开机器,取出电源板。电源板输出三个电压:+5V、+12V、+24V、+5V是副电源电压,给机器控制系统和工作状态指示供电;+12V、+24V是主电源电压,其中,+12V用于信号处理系统,+24V为液晶屏工作电压。将三只发光二极管串上适当电阻并接在三个电源电压两端,用于显示电压有无,单独对电源板通电,只有+5V电压输出,没有+12V和+24V电压输出,说明主电源没有工作。检查电源板输出插座上的主电源控制端PW。PW端是机器主板上主芯片MST6M69FL控制主电源是否工作的开关控制端,连接主芯片的124脚。主芯片对PW端加+3V左右电压,主电源输出+12V、+24V电压;加0V电压,无+12V、+24V输出。显然,PW端开机控制电压丢失了。

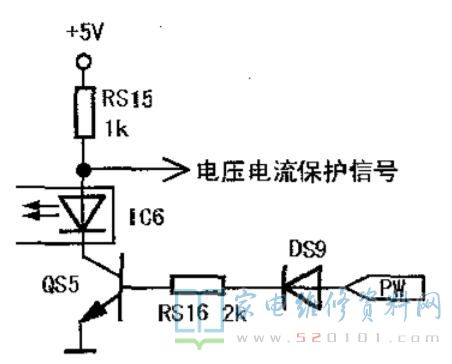

       要查明开机控制电压丢失的原因,先从电源板本身查起。单独对电源板通电,将+5V副电源电压用导线直接输入PW端,主电源输出+12V、+24V电压,说明电源板没有故障,故障应该在机器主芯片这边。从机器里取出主板,将其与电源板连接好,将+5V副电源电压用导线直接输入到与PW端串联的隔离二极管DS9负极,见图1,让电源板正常工作,同时,在二极管正极观测主芯片MST6M69FL输出的开机控制电压。通电瞬间,主芯片输出+3V开机控制电压,但很快衰减为0V。看来,确实主芯片MST6M69FL工作不正常。

TCL L42M61FL液晶电视不开机的故障维修 第1张

      主芯片MST6M69FL有260个引脚端子,124脚输出开/关机+3V控制电压,128脚为复位端。应该先从三个方面检查:供电、复位和晶振。由于通电瞬间有开机控制电压输出,因此不考虑对主芯片本身的供电,只考虑主电源电压+12V.+24V对主芯片的影响。前面已经检查了,主电源电压+12V、+24V正常时,主芯片输出的开机控制电压依然不正常,不开机故障与主电源电压无关。对主芯片128脚连接的全部元件都作了检查,没有问题所以,复位端查不出故障。最后用示波器观察晶振波形,检查晶振电路。将探头触碰晶振某个端子时,发现波形不好,但主电源电压正常换掉12MHz晶振,依然如故。难道是相应晶振匹配电容的问题?换掉这只电容,晶振波形正常,主电源电压也正常。看来,是这只晶振匹配电容不良使得主芯片工作异常导致机器不开机。将电源板和主板安装回机内,不接液晶屏,通电,绿色指示灯亮,遥控器控制正常。

      接入液晶屏,通电,显示正常图像,整机故障排除。最后,工作几天试看,一切正常,检修完毕。
