康佳LED50B6180AF液晶电视无声音的故障维修

2022-12-26 20:25:50  阅读 198 次 评论 0 条
摘要:

接修一台康佳LED50M6180AF 2BOM型机(6A800C 平台,板号为35019879),故障表现为无声。开机测得插座XS201的输出电压为0V,再测伴音功放MSH9010左、右声道输入电容C21

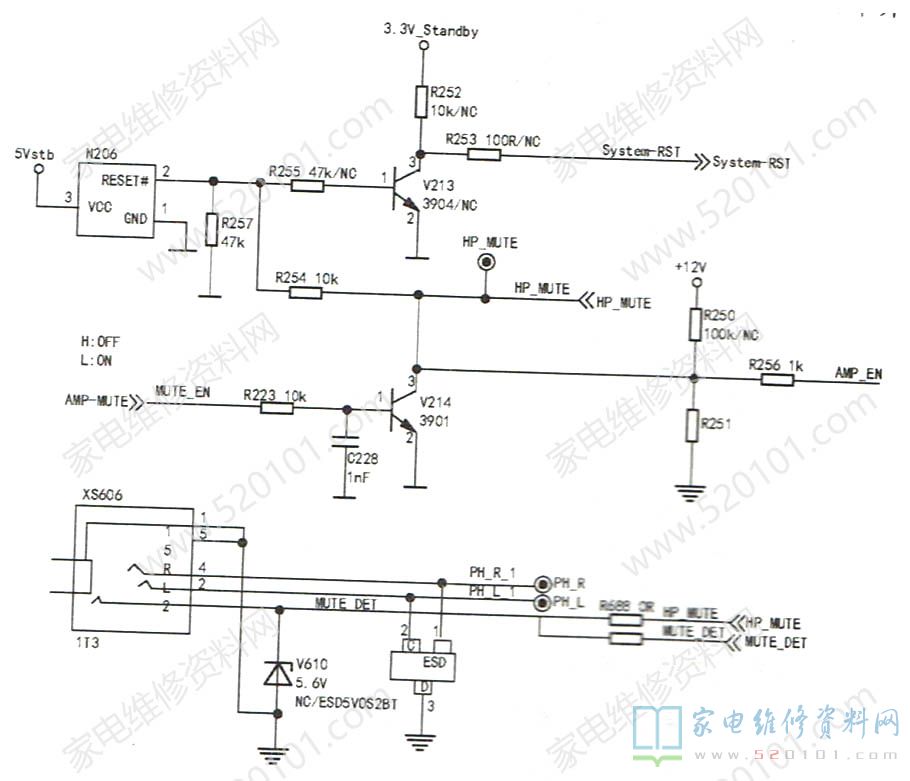

       接修一台康佳LED50M6180AF 2BOM型机(6A800C 平台,板号为35019879),故障表现为无声。开机测得插座XS201的输出电压为0V,再测伴音功放MSH9010左、右声道输入电容C210、C225的输入端电压为1.5V, 正常;④脚(AVDD)5V电压正常,⑤脚(静音脚,EN )电压为0V(已静音)。转向检测静音电路, 如图1所示,测得V2/4b极电压为0V(正常),c极电压却为0V,正常时应为高电平。经查耳机静音外接稳压二极管VD601短路,换新后伴音正常。另外,N206也为常坏件,会造成静音电路无供电而无声的现象。

康佳LED50B6180AF液晶电视无声音的故障维修 第1张
