康佳LED40F2200N液晶电视背光闪烁的故障维修

2022-11-13 20:09:49  阅读 222 次 评论 0 条
摘要:

接修一台康佳LED40F2200N型液晶彩电(板号:35016895),开机后屏一亮一灭。拆开机壳,发现此机用的是三合一主板,目测板上的元件无明显异常现象。上电开机,测量电源各输出端电压,VBL电压在68

      接修一台康佳LED40F2200N型液晶彩电(板号:35016895),开机后屏一亮一灭。拆开机壳,发现此机用的是三合一主板,目测板上的元件无明显异常现象。上电开机,测量电源各输出端电压,VBL电压在68V~99V之间波动,12.2VsB电压在7.5V~12V之间波动,怀疑电源稳压电路出现故障。关机断电,在路测量稳压元件NW952、NW950、RW956、RW953,没有发现漏电短路现象。

康佳LED40F2200N液晶电视背光闪烁的故障维修 第1张

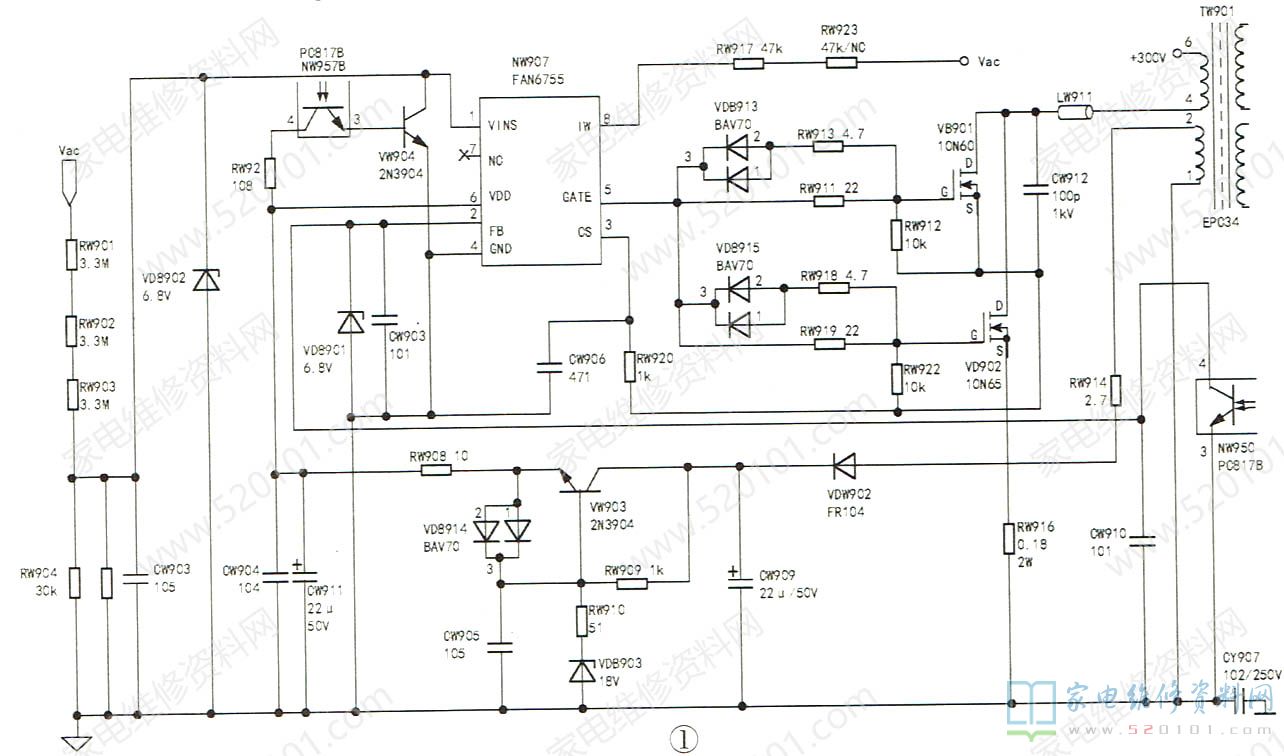

      该机开关电源初级电路如图1所示。测量电源管理芯片NW907( FAN6755)的⑧脚电压298V,正常;但⑥脚(供电脚)电压在6.8V~15.6V波动,正常值应为16V。芯片损坏的故障造成⑥脚电压不稳较常见,但更换FAN6755后开机还是不行。检测开关变压器的②脚通往FAN6755的⑥脚的元件,发现CW911(22uF/50V)已无容量,换新后开机,故障排除。

      编者:此例故障是因为供电脚储存电荷的电容失容,储能不足导致电源带载能力下降,出现背光不稳定的现象。当然,导致电源带载能力下降的原因是多方面的,现象也是多种多样的,维修时可首先注意振荡IC的供电问题。
