用外加电压法检修液晶电视主板短路故障

2022-11-08 17:54:31  阅读 188 次 评论 0 条
摘要:

接修一台康佳32英寸液晶电视,接通电源面板指示灯每隔2s亮一下,不能二次开机。测得待机5V电压在0.5V~1.9V之间波动;断开电源板与主板的连线,测量待机电压5V在4.75V~5.1V之间波动,将电源板

      接修一台康佳32英寸液晶电视,接通电源面板指示灯每隔2s亮一下,不能二次开机。测得待机5V电压在0.5V~1.9V之间波动;断开电源板与主板的连线,测量待机电压5V在4.75V~5.1V之间波动,将电源板上的"power on"端与待机5V电压相连后强制启动,电源板24V和12V输出正常,这说明电源板基本正常,待机5V电压略有波动应是空载的原因。另换一块正常的电源板试机,待机5V电压也降至约2V左右,可见主板5V负载短路

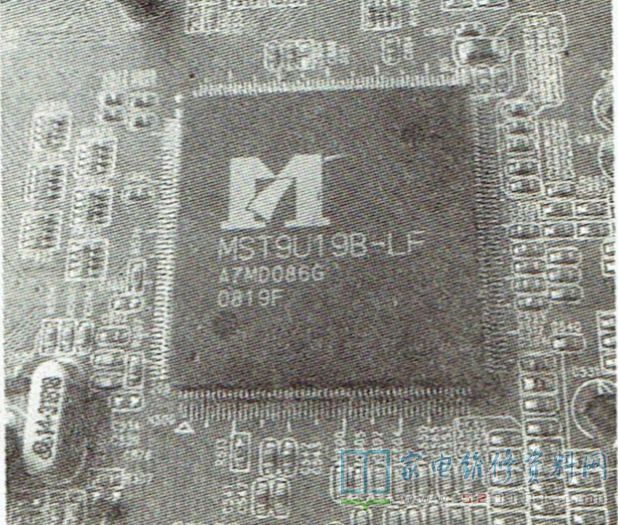

      按照经验,一般主芯片(内含CPU)易短路。用热风枪取下主芯片后测量5V负载还短路。由于5V供电电路复杂,为快速判断出故障部位,决定用外加电压法进行检查。找来一个电脑用电源盒,其5V电压有23A的输出电流。电源盒上PS ON端对地短接,然后将输出的5V电压供给主板,发现声表面滤波器旁边一只贴片电感冒烟。拆下该电感,主板不短路。再将5V供电连到电感后端准备通电时,发现4MHz晶振旁边有一只体积很大的黄色贴片电容冒烟,如图1所示。

用外加电压法检修液晶电视主板短路故障 第1张

       在主板上找到体积一样的贴片电容,拆下测量容量竟高达27uF,找来一直容量约30uF的无极贴片电容换上,然后重新焊上主芯片及电感,通电试机故障排除。

       值得注意的是,在使用外加电压法时,最好将主芯片拆下,以防其短路而烧断相关铜箔。
