海尔L32A8A-A1液晶电视二次开机指示灯闪烁无光无声

2022-11-08 17:49:41  阅读 166 次 评论 0 条
摘要:

接修一台海尔L32A8A-A1液晶电视,上电后指示灯微亮,二次开机后指示灯闪烁几次,无光无声。测12V、24V电压皆无,唯有5V电压在2.2V~3V之间波动,整个电源板上无电容鼓包漏液现象。本机电源板型

        接修一台海尔L32A8A-A1液晶电视,上电后指示灯微亮,二次开机后指示灯闪烁几次,无光无声。测12V、24V电压皆无,唯有5V电压在2.2V~3V之间波动,整个电源板上无电容鼓包漏液现象。本机电源板型号标为HZ1206,是2006年9月产品,属电源高压一体板。

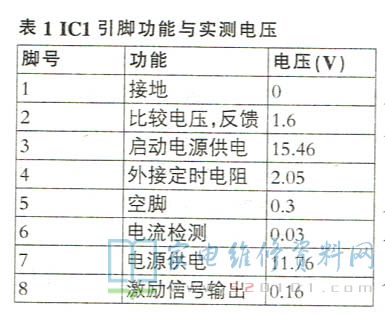

        测量滤波电容C4端电压为307V,正常应为380V左右,说明5V电压异常导致PFC电路不工作,12V、24V电压无输出,应重点检查副电源电路。断开5V负载,确定5V电路负载无短路过载现象,检查Q1、8N60、IC3(光耦合器JC817)、IC2(L431)未发现异常测电源管理芯片IC1(型号标记都看不清楚,事后查资料得知该芯片型号为LD7552BPS)各脚电压,实测值见表1。

海尔L32A8A-A1液晶电视二次开机指示灯闪烁无光无声 第1张

        分析⑦脚应为供电端,实测其电压有些偏低。拆下⑦脚外接电容测量,容量仅为18uF, 而标称为22uF/35V,换上47uF/50V电容后开机,5V恢复正常,PFC电压升为400V,电视声图正常。

        维修提示:实修发现,该型海尔电视有一通病:由于该机未安装交流电源开关,关机后电源仍工作在待机状态,电源电路中的电解电容易鼓包使其容量下降,从而引发多种故障。
