康佳LC22ES61液晶电视彩色异常的故障维修

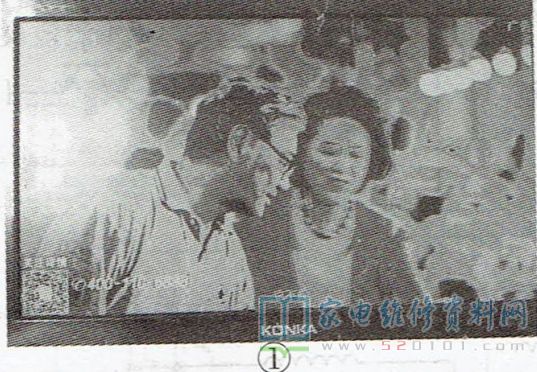

       接修一台康佳LC22ES61型液晶彩电，开机后图像上出现色斑，如图1所示。根据现象分析，此故障的原因可能是总线中的屏参错误，或者是逻辑板电路异常。本着先软后硬的原则，先进入总线(按KK-Y315型遥控器上的“菜单”键，在菜单未消失前，再快速按“回看”键5次)，但总线中并无屏参调节项。由于总线菜单中有"Ini-tial"一项，于是选中此项进行初始化，完成后机器自动关机又开机，但故障现象依旧。至此，基本排除软件异常的可能性，转向检查逻辑板电路。

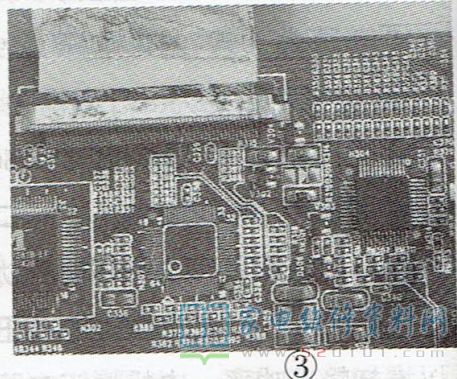

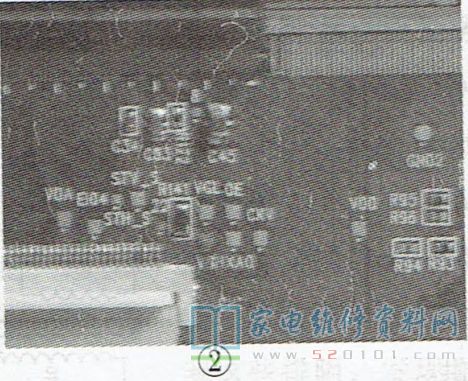

       该机逻辑板电路位于屏上方的长条形电路板上，通过软排线与屏体相连。找到逻辑板上的vGL、VGH测试点，如图2所示，测得其电压分别为-6V、25V，正常;又测得VDD、VDA也正常。因在逻辑板上未找到伽马电压测试点，于是仔细察看逻辑板上各IC型号，未发现常见伽马校正芯片型号，又转向察看主板电路，发现上屏线插座右侧安装有伽马校正芯片AS15-G(N304)，如图3所示。看来该机的伽马电压并不在逻辑板上产生，而是在主板上产生。

       试机发现，开机几秒后N304的表面发烫，这明显不正常，再结合故障现象，判断AS15-G损坏，将其换新后试机，故障排除。
