个人经验:康佳开机正常光栅,马上就自动关机的故障(图)

2012-11-06 08:30:06  阅读 114 次 评论 0 条
摘要:

目前我接修很多的康佳彩电都出现开机正常光栅,马上就自动关机的故障,另外还有一些出现出现声音也没有等等一些特殊故障,出现这个故障的时候大概测量了下整个电路板都没有测量到坏的零件,这种故障往往毫无对策,无从下手,以前我也

目前我接修很多的康佳彩电都出现开机正常光栅,马上就自动关机的故障,另外还有一些出现出现声音也没有等等一些特殊故障,出现这个故障的时候大概测量了下整个电路板都没有测量到坏的零件,这种故障往往毫无对策,无从下手,以前我也是这样。

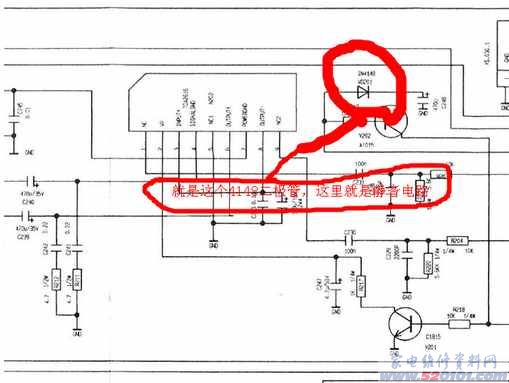

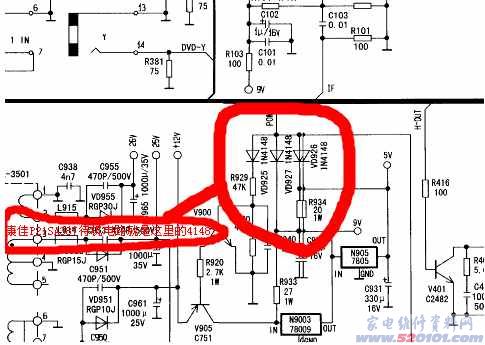

但是经过这几年的摸索,总结出了一些维修经验,出现这个故障几乎都是二极管4148和稳压管性能不良,你用万能表是测量不出来好坏的,特别是在CPU待机电路,和保护电路,还有伴音块TDA2616第二脚静音电路,像采用LA76931还有OM8370解码块这类康佳的彩电我不知到遇到了多少这样的问题,大家遇到这类的问题的时候不烦代换下认为出现故障地方的稳压管或者4148二极管,今天我就又修了一个康佳P2958I这类故障,就是没有声音。我直接查伴音块TDA2616第二脚,是低电平,低电平就是静音了,正常要高电平,我就直接代换静音电路的4148二极管,如下面的附图,就修好了伴音的问题!这就算是是我修彩电6年多对康佳CRT彩电的一点技巧吧!为了更好的说明我上传一个康佳P2958I数字高清彩电TDA2616伴音电路的截图,附图纸下载地址。还有康佳P21SA387的待机电路截图和彩电图纸,大家可以那拿这个参考下。
附图:
个人经验:康佳开机正常光栅,马上就自动关机的故障(图) 第1张

个人经验:康佳开机正常光栅,马上就自动关机的故障(图) 第2张

附电路原理图下载:
康佳P3460I/P2958I彩电原理图   /html/mappaper/konkapaper/002857641.html
康佳P21SA387(LA76931)彩电原理图  /html/mappaper/konkapaper/120802709.html
