乐华LED48C391液晶电视不定时自动关机的故障维修

2023-01-22 19:44:05  阅读 210 次 评论 0 条
摘要:

接修一台乐华LED48C391液晶电视,该机故障现象是不定时三无。电源板型号为81-PWE048-H01 ,主板为MS82L。拆开电视机后盖,试机大约半个小时出现三无问题。测电源板STB3.3V电压正常,

      接修一台乐华LED48C391液晶电视,该机故障现象是不定时三无。电源板型号为81-PWE048-H01 ,主板为MS82L。拆开电视机后盖,试机大约半个小时出现三无问题。测电源板STB3.3V电压正常,无24V,无ON/OFF电压,测3.3V电压然后二次开机,发现3.3V跌到2.7V马上就恢复到3.3V,怀疑待机供电形成块FSL206MR热稳定性不良。代换FSL206MR后再试机,十多分钟后还是会三无,难道3.3VS电路还有问题?代换待机供电电路的众多元件,还是不能排除故障,只剩下开关变压器没代换了,维修似乎走进了死胡同。

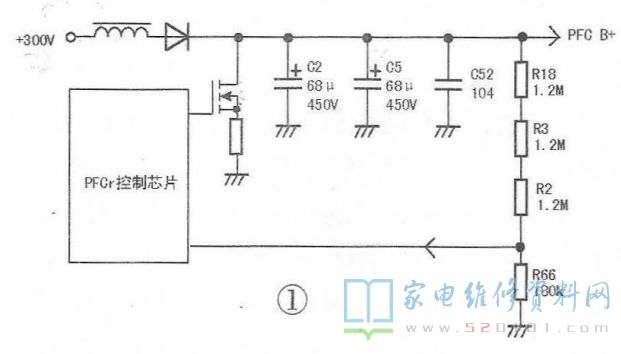

      于是扩大检查范围,测待机时PFC电压为300.2V,正常;二次开机PFC电压只能升到360.5V,电压偏低。拆下R2、R3、R18这三只PFC取样电阻检查,阻值正常,难道又是下面的胶作怪?清理下面的胶,并焊上电阻,二次开机测PFC电压升到384.5V,试机半天故障不再出现,故障排除。相关电路见图1。令人不解的是PFC电压偏低会引起3.3VS偏低?盼高手解惑。

乐华LED48C391液晶电视不定时自动关机的故障维修 第1张
