长虹3D51C2000等离子电视不开机的故障维修

2022-12-29 19:30:09  阅读 8 次 评论 0 条
摘要:

一台长虹3D51C2000型(PS42机芯)等离子彩电,据用户讲:前段时间二次开机后,约20分钟后才能出现图像、声音,现在一直不出现图像、声音。通电试机,红灯亮,接着屏闪亮一下后进入待机状态;遥控二次开机

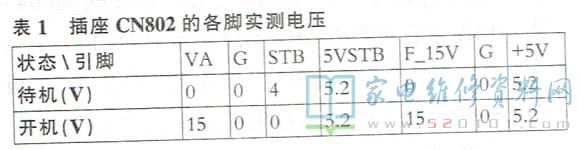

      一台长虹3D51C2000型(PS42机芯)等离子彩电,据用户讲:前段时间二次开机后,约20分钟后才能出现图像、声音,现在一直不出现图像、声音。通电试机,红灯亮,接着屏闪亮一下后进入待机状态;遥控二次开机,红灯灭后又亮,并闪烁三次后熄灭,屏又闪亮一下,几十秒后指示灯亮了又灭,如此反复,始终无法开机。拆开后盖,仔细观察各板上元件,未见异常。测量主板上插座CN802的各脚电压,见表1。

长虹3D51C2000等离子电视不开机的故障维修 第1张

      测量Y板上插座CN405(与电源板相连)上的VS、VA电压分别为200V、50V;插座CN407(与Z板相连)上的ERC、VE电压分别为125V、75V。从上述测量结果看,电源板及Y、Z板基本正常。接下来测量主板上1.2V、1.8V、3.3V、+5V电压,均正常。为了判断故障部位在屏组件上还是在主板上,决定对屏进行自检。

      该机配用虹欧CW51G4000型屏,其自检方法如下:先将主板上的插座CN802中的排线及上屏线拔下,再将电源板插座CN802的①、③脚短接(即绿线STB与地短接),最后找到逻辑板上CN300右侧的6个圆孔,将1、3孔短接(自检显示白场信号)或1、4孔短接(自检显示多种测试信号)。

      按上述方法自检,屏上显示正常,说明故障在主板上。因电压基本正常,本着先软后硬的原则,取下4MB存储器,离线写入原厂数据后开机,故障排除。
