TCL L32F3320B液晶电视(MT27机芯)背光不亮的维修

2022-12-11 20:06:13  阅读 206 次 评论 0 条
摘要:

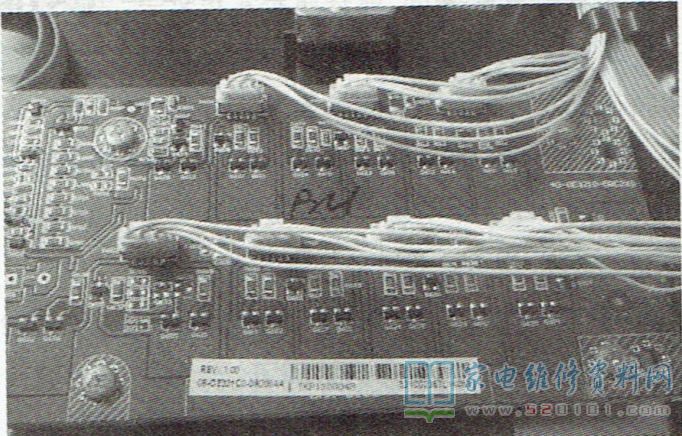

接修一台TCL L32F3320B液晶电视(机芯:MT27),背光不亮。拆机后测背光供电与背光开信号均正常,目测也没发现背光板有明显损坏的地方。逐个拔掉灯条插头试机,如图1所示,当拔掉P606后背光亮了;

      接修一台TCL L32F3320B液晶电视(机芯:MT27),背光不亮。拆机后测背光供电与背光开信号均正常,目测也没发现背光板有明显损坏的地方。逐个拔掉灯条插头试机,如图1所示,当拔掉P606后背光亮了;用正常的灯条插入P606灯座上背光亮,这说明背光板是好的。测该插座对应灯条线间的电阻和正常的灯条的电阻一样,于是决定拆开屏检查LED灯珠,拆屏后发现灯条上有只像贴片二极管的元件,并在LED灯珠上的,分析可能是过压保护管,去掉这只二极管试机,背光正常,测灯条上供电为22V。在旧CRT板上拆来一只33V稳压管,装上长时间试机,一直正常。

TCL L32F3320B液晶电视(MT27机芯)背光不亮的维修 第1张
