TCL LED40C380液晶电视自动弹出菜单的故障维修

2022-12-11 19:57:58  阅读 292 次 评论 0 条
摘要:

接修一台TCL LED40C380液晶彩电,自动弹出菜单,测KEY脚电压不足3.3V。拔下键控插头,主板上的KEY脚电压恢复为3.2V,这说明是键控板出了问题。查看键控电路,发现外围有两个贴片电容C801

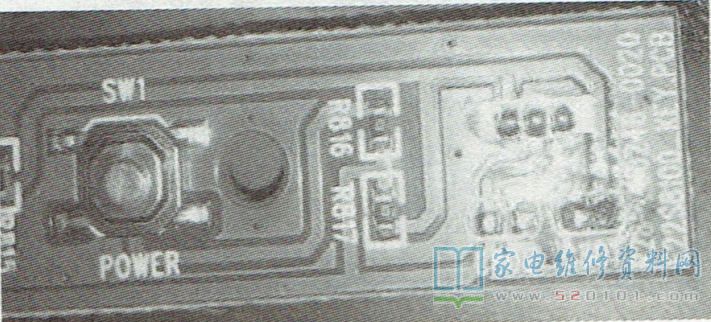

      接修一台TCL LED40C380液晶彩电,自动弹出菜单,测KEY脚电压不足3.3V。拔下键控插头,主板上的KEY脚电压恢复为3.2V,这说明是键控板出了问题。查看键控电路,发现外围有两个贴片电容C801、C802,拆下C802后电压恢复正常。在C802位置装上一只标注为“103"的电容,如图1所示,故障排除。

      提示:主板上的遥控脚与按键控制脚正常电压约为3.3V。当这两个脚电压低时,如断开接收头和按键板后电压还是上不来,则多为主板外接元件漏电或者主板不良。应急维修时,可直接把这两脚接到3.3V。

TCL LED40C380液晶电视自动弹出菜单的故障维修 第1张
