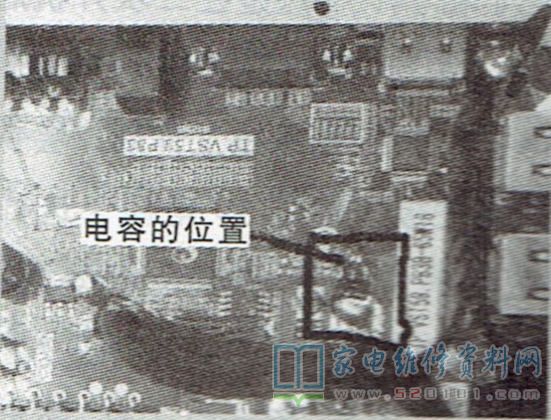

接修一台海尔统帅LE32LUZ1型液晶电视(主板编号:TP.VST59.P83),红灯亮,二次不开机。拆机,发现此机用的是三合一板,目测板上无异常现象。上电开机,用万用表测量各路电压,DB13处的12V正常,UT1的3.3V 正常,UF11的供电0V,正常值应该是3.3V。UF11是本机的FLASH(程序存储器)。测量供电稳压块UL1的前端供电5V正常,但输出端电压却为0V。断电测量UL1的输出脚对地电阻为0Ω,怀疑UL1击穿短路。取下UL1检测,正常,说明后级有短路元件。取下UL1输出端的滤波电容,这时测得UL1的输出端对地电阻为522Ω,正常,由此判断输出滤波电容短路,如图1所示。更换损坏的电容后上电,红灯亮;二次开机后,图像、声音均正常。
