长虹LED26760X液晶电视背光不亮的故障维修

2022-12-16 20:02:37  阅读 230 次 评论 0 条
摘要:

接修一台长虹LED26760X液晶电视,故障表现为背光不亮,但伴音、遥控及按键均正常。分析检修:此机的背光电路和逻辑电路是二合一板,背光电路上的LED灯条是采用主电源输出的24V供电。在集成块U902(G1

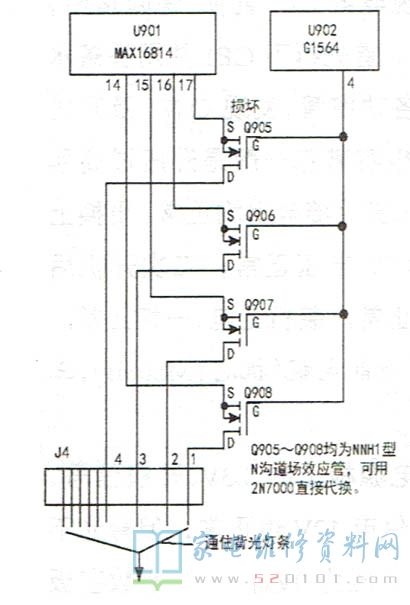

     接修一台长虹LED26760X液晶电视,故障表现为背光不亮,但伴音、遥控及按键均正常。分析检修:此机的背光电路和逻辑电路是二合一板,背光电路上的LED灯条是采用主电源输出的24V供电。在集成块U902(G1564)的控制下,由U901(MAX16814)驱动四只场效应管Q905~Q908,以控制LED背光供电,如图1所示。背光驱动电路通过8根排线插座和插头(J4)与屏内部的各组LED灯条相连。

长虹LED26760X液晶电视背光不亮的故障维修 第1张

     通电检测开关电源输出的24V和5V电压均正常稳定,这说明主副开关电源无故障。CPU输出的背光灯开/关信号送到插座CN402(在电源板上)的11脚。测得该脚电压能在0V与5V之间转换,这说明cPU及背光控制电路均正常。u901的14~17脚分别接在四只小型贴片N沟道场效应管Q905-Q908的s极上,Q905~Q908的D极与插座J4的①~④脚相连。通过对比检测,发现这四只场效应管(型号均为NNH1 )中的一只电压与另外三只不相等。不等的这只(Q905)三个脚电压均为6.5V,其他三只电压S极为2.2V,G极为2.5V,D极为2V,这说明Q905可能击穿损坏。拆下测其极间阻值时发现,三个极之间阻值均为30kΩ左右,且不稳定。因没有原型号的场效应管,决定用易购的N沟道场效应管2N7000代换,焊好后通电试机,故障排除。试机约一个小时后,手摸Q905的塑壳温度,仅微热,比其他三只还低。
