用一只L7805CV修复创维24E600E液晶开机三无故障

2022-12-16 20:07:36  阅读 190 次 评论 0 条
摘要:

接修一台创维24E600E液晶电视,三无(指示灯不亮)。该机电源板型号:5800-P24EQB-1P00 VER.00.00,输出一路12V供主板。上电测得电源板12V输出为11.89V。拔下电源板与主板

      接修一台创维24E600E液晶电视,三无(指示灯不亮)。该机电源板型号:5800-P24EQB-1P00 VER.00.00,输出一路12V供主板。上电测得电源板12V输出为11.89V。拔下电源板与主板的连线,在12V上接入假负载,复测电压仍为11.89V,这说明该机电源正常。

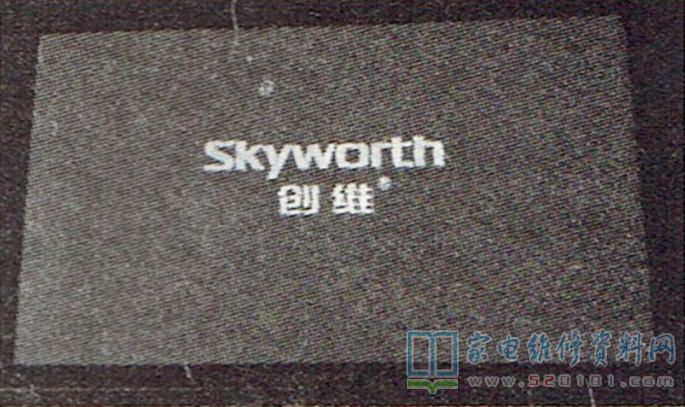

      该机主板型号:5800-A8M060-0P40 VER00.00。先从DC-DC转换电路入手,测得U20(1117-3.3)、U5(1117-1.8)的输入、输出脚电压均为0V。至此,初步判断该机主板供电系统不正常,使CPU等电路未正常工作,从而出现三无故障。正常时,该机U20的③脚应有5V电压。现在无电压输入,说明主板上12V-5V转换电路有问题。用万用表电阻挡测量U20对地无短路现象。决定外接5V电源试验:取一根细导线,一端接电感L45左侧(L45与U20的③脚相连),另一端接5V维修电源正极,负极与主板地相连。上电后,指示灯由红色变为绿色,屏幕亮,出现创维商标,如图1所示,送入AV信号,图、声正常,这说明故障确系5V供电缺失所致。

用一只L7805CV修复创维24E600E液晶开机三无故障 第1张

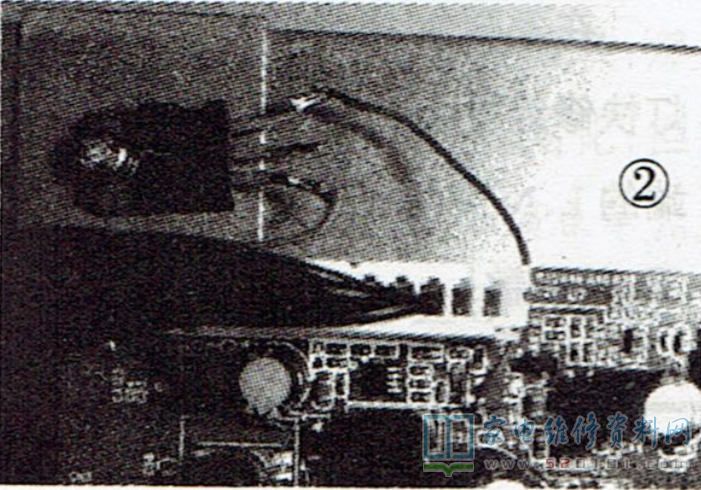

       由于无该机主板的图纸资料,决定改动修理。取一只TO-220封装的三端稳压器L7805CV,12V输入端接主板上的L15上端,5V输出端接L45左侧,然后将稳压器固定在机内合适位置,如图2所示。焊接无误后试机,故障排除。长时间开机试机,屏显正常,手摸7805温升正常。提示:在对液晶电视进行元件级维修时,若配件缺乏或无图纸资料可查,依据原理进行变通代换,也是一种立竿见影的好方法!
