一、平板彩电中存储器的作用
       在平板电视中,存储器的数量较多,如在长虹LS20A机芯液晶彩电中,有保存两路数字高清HD-MI信号的DDC协议的两只存储器24C02(U14、U15),还有保存HDMI接收协议HDCP的存储器U29(24C04),保存接收vGA信号的DDC协议的U16(24C02),保存用户控制信息和总线调试数据的EPROM存储器24C64(U23),保存整机运行的系统程序及各种应用程序.OSD数据的程序存储器U24 (EN25B32-100HCP, 也叫FLASH块),以及DDR (随机动态存储器)U21.U27(HY5DU281622ETP-4或HY5DU281622FTP-4-C)。DDR用于缓存图像处理中间数据(即分辨率转换数据).OSD数据(即画面显示数据)及从FLASH块中调入的需要运行的程序(智能应用的各种程序,如QQ聊天功能、语音功能、游戏功能、上网功能等数据)。除DDR保存的数据在掉电后消失外,其他存储器数据均具有掉电不消失特点。
      随着平板电视制造技术的提高,HDMI、vGA信号的EDID、DDC数据及HDCP协议密码已备份在FLASH中,无需单设存储器。如长虹最新推出的智能ZHM65H-IS机芯,整机只用了三个存储器:一是 UM5(24LC32A,它具有传统用户存储器的功能,同时还保存有HDMI接收的KEY协议及上网的IP地址等数据),EPROM中的关键数据在程序IC中已有备份,实修时即使换上空白EEPROM,在开机过程中CPU也会将关键数据写入EEPROM中;二是缓存器(SDRAM)UD1~UD4, 其作用同LS20机芯的U21、U27;三是EMMC存储器U1(THGBMBG6D1KBAIL或KLM8G1GEAC -B031),
其作用相当于LS20A机芯的U24,保存整机运行的系统控制程序、应用程序,包括语库、屏幕显示丰富的页面、字库等。
二、EEPROM存储器的特点
     保存用户控制信号的EPROM存储器在电路中的作用与CRT彩电中的一样,其ROM区的数据可任意改写,是最传统的一种存储器。最常用的24C系列存储器规格有24C02/04/08/16/32/64。这类存储器的存储空间较小,故替换时不能随便改变其大小。另外,部分平板电视还用此存储器存储生产线调试数据,有些数据可以进入总线进行调试,这与CRT电视相似。不同电视厂家向EPROM中写入的数据不同,调试参数或功能项目用英文或字母表示,在不知作用时不能随便调试,如"ClearEPROM"表示将所有用户数据清空,"Color Sys-tem"."Sound System"可能出现无彩色或无伴音故障。

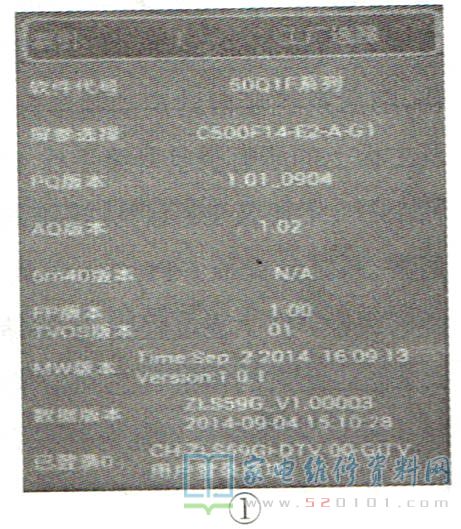

     在总线子菜单中,通常有PANEL TYPE选项,这就是常讲的“屏参”调整项。软件师将所有液晶屏的型号通过缩写编号放入EPROM存储器中,生产时只需启动对应程序即可。在设置EPROM的参数时,控制系统通过总线启动保存在FALSH块中的屏软件去控制格式转换电路,进行屏分辨率的逻辑运算,从而正常显示图像。随着软件技术的进步和存储器容量的增加,部分新型平板电视的总线调试项采用中文表示,如长虹ZIS59机芯,其工厂调试菜单的部分项如图1所示。

平板电视中存储器的特点与故障维修 第1张

      第二项“屏参选择”后显示的“C50OF14-E2-A-G1"便是该机液晶屏的型号缩写。若屏参选择错误,则会出现花屏等故障。

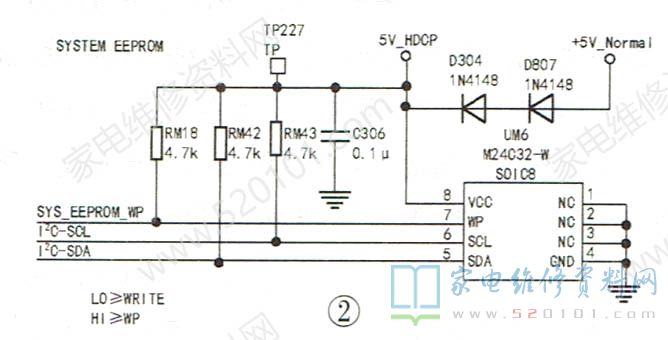

      提示:ZLS59机芯彩电进入总线的方法如下:顺序按下遥控器上的莱单、情景模式、标准模式、上、右、右、0、8、1、6。长虹ZIS59机芯彩电的EPROM电路如图2所示。UM6的①~④脚接地,⑤、⑥脚为I2C总线通道,I2C总线分别通过电阻RM42、RM43接在⑧脚供电上,以保证总线的驱动能力。⑦脚(WP)为写保护脚,只有在对EPROM写入数据时,⑦脚才为低电平,其他状态下⑦脚应为高电平.如果⑦脚电平异常,则会出现不开机故障。

平板电视中存储器的特点与故障维修 第2张

      例1:一台UD58B600ID彩电(ZLM5OH-iS机芯),开机后提示“新版本升级”,用户点击“升级”后中途关机,重新开机却不能启动,指示灯闪烁。分析检修:液晶彩电在上电后开关电源工作,供电给主板,时钟振荡、复位电路工作,CPU启动,复位完成后运行BOOT(启动)程序,控制系统初始化,随后系统会自动启动输出开机信号,开关电源及主板上的所有供电网络工作,CPU通过总线检测FLASH.DDR及EPROM连接端口,如果上述一切正常,系统会读取EPROM中的开机信息,返回到待机状态。在上述过程中,若存储器有故障,整机便无法进入正常的待机状态,指示灯闪烁。
       另外 ,在升级中不能对整机进行操作或断电,否则会出现系统读取数据中断,引发死机现象。实修时,先将存储器UM5(24C32)⑤脚、⑥脚短接,让系统阻断与EPROM通讯,上电后能正常开机,说明FLASH块与DDR无故障,故障在EPROM组成的电路中。替换EPROM,并将短接线取消,整机工作正常,故障排除。
     提示:部分新型液晶彩电已将一些重要参数备份在FLASH块中,每次开机便会自动调入EPROM中。更换FLASH块后,必须写入本机对应的程序方能保证电视机正常工作。
     例2:一台长虹LT37710 (L11)型液晶彩电(LS23机芯),开机后屏幕不亮,声音正常。分析检修:上电测得主板供电电压均正常,逆变器上的ON/OFF电压为正常值5V,但背光亮度控制( EPWM )脚始终为0V,且逆变器上的蓝色指示灯亮一下熄灭。换用同型号逆变器后故障依旧,说明故障因主板引起。

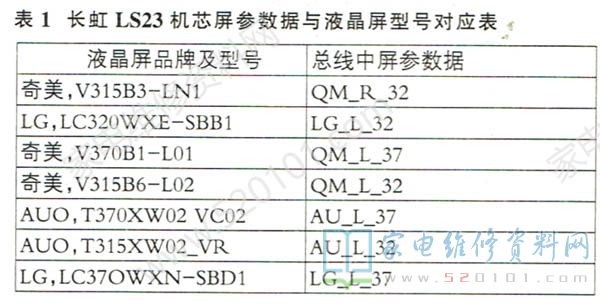

     该机用LC370WXN-SBD1屏,具有OPC功能。若存储器U14中的屏参数据变化,使主板与逻辑板和逆变器不对应,也会出现本故障。换上一只空白存储器24C32后开机,,屏上出现光栅,但图像异常。进入总线,选中"System" ,再进入其子菜单,调整"PANEL TYPE"后数据为"IG L 37”,故障排除。该机芯使用屏与屏参对应表见表1。

平板电视中存储器的特点与故障维修 第3张

      例3:一台LT37810U型液晶彩电(IS20A机芯),TV状态图像正常,接收视频AV1/AV2无图。分析检修:检查AV1、AV2去主芯片的通道,并替换主芯片MST6M69FL后未排除故障,怀疑E2PROM(U23,用户存储器)有问题。进入总线调试状态,调"INIT E2PROM "对U23初始化操作,退出总线后故障排除。后来又遇到同机芯LT42710FHD型液晶彩电,遥控器“节目+/-”控制正常,但“音量+/-"无反应,也是通过初始化E2PROM排除故障。
      提示:长虹LS20A机芯进入总线方法:在TV模式下,将音量降到“0”,按遥控器静音键3s左右,然后再同时按本机“菜单”键,即可。进入工厂模式后,屏上显示“M"字符。

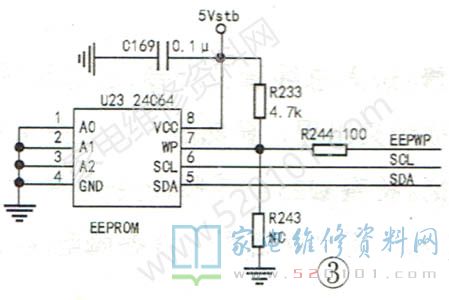

      例4:一台长虹ITV42820F型液晶彩电(LS20A机芯),花屏。分析检修:进入总线调试屏参,图像正常,但关机后再开机故障又出现,显然故障原因是EPROM存储器不记忆。检查U23的⑤脚.⑥脚外围的总线通道,没发现故障。测量存储器U23各脚电压,发现⑦脚电压始终为0V,经查电阻R233已开路,如图3所示。更换R233后故障排除。

平板电视中存储器的特点与故障维修 第4张
