摘要：

1.主高频头(TMD4-C22IP1RW) 管脚管脚定义管脚功能描述 1 AGC 自动增益控制 2 UT 未接 3

1.主高频头(TMD4-C22IP1RW)

管脚	管脚定义	管脚功能描述
1	AGC	自动增益控制
2	UT	未接
3	ADD	地
4	SCL	IIC总线(时钟)
5	SDA	IIC总线(数据)
6	NC	未接
7	+5V	电源
8	AFT	未接
9	30V	形成0~30V的调谐电压
10	NC	未接
11	IF	输出中频TV信号
12	IF	输出中频TV信号
13	SW0	伴音控制
14	SW1	伴音控制
15	NC	未接
16	SIF	未接(第二伴音中频输出)
17	AGC	自动增益控制
18	VIDEO	CVBS信号输出
19	+5V	电源
20	AUDIO	音频信号输出

2.MST5151
MST515是一种高性能的,具有全面的画面处理功能的视频处理芯片，主要用于LCD显示器和电视一体化产品上，支持画中画技术，输入分辩率可达 UXGA&1080P，它囊括了所有应用于图象捕捉、处理及显示时钟控制等方面IC的功能，其内部集成了高速率的AD转换器，PLL，和高可靠的 HDMI/DVI接收器，及LVDS转换器等,同时它对EMI部分也有较好的处理,是新一代的绿色节能IC。它有以下主要特点：
●双通道高品质的图象缩放功能
●双通道三维隔行视频输出
●全面的PIP/POP功能
●数字视频I/O和同步信号处理器
●智能化输入信号模式自动识别；
●集成高性能的PLL锁相环输出
●高可靠的自适应HDMI/DVI输入接口
●YUV4:2:2 / 8bit数字视频接口；
●内置增益、对比度、亮度、色饱和度、色调、肤色校正调节电路；
●有效降低EMI电磁干扰功耗技术；
●支持PWN和GPO控制
●可编程的输出格式
●内置LVDS传输器
●高级屏显菜单(OSD)支持；
●内置微控制器
管脚功能描述：

管脚		管脚名称	管脚功能
模拟信号输入端口
37		AVSYNC	ADC场同步信号输入
36		AHSYNC	ADC行同步信号输入
32,33		RIN0M,RIN0P	Pr模拟信号输入(VGA)
31		SOGIN0	Y同步信号(VGA)
29,30		GIN0M,GIN0P	Y模拟信号输入(VGA)
27,28		BIN0M,BIN0P	Pb模拟信号输入(VGA)
25，26		RIN1M，RINIP	Pr模拟信号输入（YPbPr）
22		SOGIN1	Y同步信号（YPbPr）
23．24		GIN1M，GIN1P	Y模拟信号输入（YPbPr）
20，21		BIN1M，BIN1P	Pb模拟信号输入（YPbPr）
DVI输入端口
15		DVI-SCL	DDC接口，串行时钟信号
14		DVI-SDA	DDC接口，串行数据信号
8,9		CLK+，CLK-	DVI时钟输入信号
2,3,5,6,207,208		DA0+,DA0-,DA1+,DA1-,DA2+,DA2-	DVI输入口
11		REXT	外部中断电阻
LVDS端口
171，170，169，167，168，，166，161，160	LVA0M, LVA0P, LVA1M, LVA1P LVA2M ,LVA2P, LVA3M, LVA3P		低压差分数据输入
164,165	LVACKM, LVACKP		低压差分时钟输入
时钟合成和电源
202,203	XIN,XOUT		晶振接口
4,10	AVDD-DVI		DVI 3.3V电源
17.34	AVDD-ADC		ADC3.3V电源
12	AVDD-PLL		PLL的3.3V电源
109	AVDD-PLL2		PLL2的3.3V电源
49	AVDD-APLL		音频PLL的1.8V电源
204	AVDD-MPLL		PLL的3.3V电源
86,102,113, 125,139,154	VDDM		存储器2.5V电源
66,162,182	VDDP		数字输出3.3V电源
63,79,131,156, 173,185,195	VDDC		数字核心1.8V电源
1,7,13,16,35,50,64, 65,80,87,103,108, 114,126,132,140, 155,157,159,163, 172,183,184,194, 205,206	GROUND		地
MCU
67	HWRESET		硬件重启,恒为高电平输入
75-72	DBUS[3:0]		与MCU的数据通信输入/输出
68	INT		MCU中断输出
视频信号输入
66	VI-CK		视频信号时钟输入
48-41，61-54	VI-DATA		视频信号（Y，U，V）数据输入
数字音频输出
188	AUMCK		音频控制时钟信号输出
189	AUSD		音频数据信号输出
190	AUSCK		音频时钟信号输出
191	AUWS		选择输出端

[Page]

帧存储器接口

130-127,124-117	MADR[11:0]	地址输出
101,133	DQM[1:0]	数据输出标识
81,100,134,153	DQS[3:0]	数据写入使能端
105	MCLKE	时钟输入能端
104	MVREF	参考电压输入
106	MCLKZ	时钟补充信号(针对不同的时钟信号)输入
107	MCLK	时钟信号输入
112	RASZ	行址开关(恒为低)
115	CASZ	场址开关(恒为低)
82-85, 88-99,135-138, 141-152	MDATA[31:0]	数据输入输出端
110,111	BADR[1:0]	层选地址

MST5151的内部框图

3．SAA7117AH简介：
SAA7117AH是原SAA7118 X-VIP基础上改进的视频信号转换器,可提供10位的A/D转换,增强了PAL/NTSC梳状滤波器的性能,支持多种视频输入信号。
●NTST/PAL/SECAM三种制式的视频解码
●自动颜色校正
●全方位的亮度,对比度和饱和度的调整
●可由外接串口经I²C总线读出存储器数据,速率高达400KB/S,允许自动增量
●3倍率8-bit模数转换器
●可对隔行扫描视频信号自动检测
●1.8V和3.3V供电
●较低的增益温度漂移
●输出格式支持RGB4:4:4,YUV4:4:4,YUV4:2:2,CCIR656等格式；
●内置可编程时钟相位校正电路
●Power-Down掉电模式
管脚功能描述：

管脚	名称	功能描述
2，5，7，10	AI41-AI44	第4路模拟信号输入组
6	AI4D	ADC第4路微分输入信号
11，13，15，18	AI31-AI34	第3路模拟信号输入组
14	AI3D	ADC第3路微分输入信号
19，23	AI21，AI23	第2路模拟信号输入组
21	AI22	第2路模拟信号输入（AV2色度输入信号）
26	AI24	第2路模拟信号输入（侧置AV1色度输入信号）
22	AI2D	ADC第2路微分输入信号
27	AI11	第1路模拟信号输入
29	AI12	第1路模拟信号输入（AV2的Y/V输入信号）
31	AI13	第1路模拟信号输入（TV输入的IF信号）
34	AI14	第1路模拟信号输入（侧置AV1的Y/V输入信号）
30	AI1D	ADC第1路微分输入信号
44	CE	IC复位信号输入
66	SCL	I²C总线时钟信号输入
68	SDA	I²C总线数据输入/输出
71	RCTO	实时控制输出（未使用）
75	ALRCLK	音频左/右时钟信号输出（未使用）
76	AMXCLK	音频控制时钟输出（未使用）
155,156	XTALI,XTALO	晶振接口
90	IGPV	视频场同步信号输出
91	IGPH	视频行同步信号输出
84	ICLK	视频时钟输出
92，93，94，97，98，99，100，102	IPD7-IPD0	视频信号输出端口
8，9，16，17，24，25，32，33	VDDA（MTA33）	模拟3.3V供电端
40,41，157	VDDA C18 VDDA A18 （MTA18）	模拟1.8V供电端
50，65，101，106 132，142	VDDD(MTD18)	数字1.8V供电端
45，59，73，95 114，136，151	VDDD(MTD33)	数字3.3V供电端

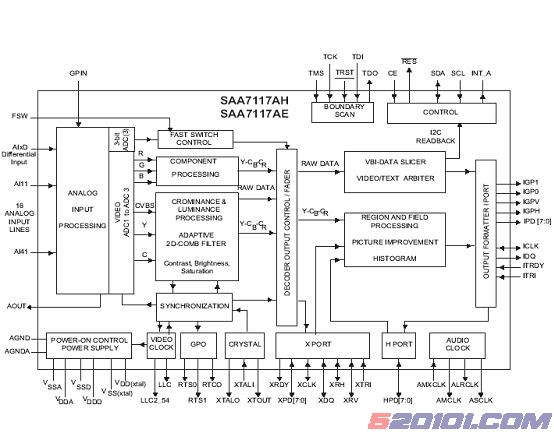

SAA7117AH内部流程图：

4．NJW1142简介：
NJW1142作为一种声音处理器，拥有非常全面的电视音频信号处理功能，例如音调，平衡，音质，音量，静音和AGC的控制等。其所有的内在状态和变量均由I²C总线控制。 [Page]
●开路电压8-10V
●4路音频输入/输出
●低噪VCA
●仿立体声效果
●I²C总线控制
●Bi-CMOS技术
管脚功能描述：

管脚	名称	功能描述
1	IN1a	音频输入1a
2	IN2a	音频输入2a
3	IN3a	音频输入3a
4	IN4a	音频输入4a
5	MONa	音频监控输出a
6	SR FIL	环绕滤波端
7	TONE-Ha	左声道高音滤波端
8	TONE-La	左声道低音滤波端
9	LINEa	扬声器左声道信号输出
10	OUTa	耳机左声道信号输出
11	CVA	噪声抑制端（左声道音量与平衡）
12	CVB	噪声抑制端（右声道音量与平衡）
13	SDA	I²C总线数据输入
14	SCL	I²C总线时钟信号输入
15	GND	地
16	V+	+9V供电端
17	Vref	参考电压端
18	CTL	噪声抑制端（低音）
19	CTH	噪声抑制端（高音）
20	AGC	AGC 滤波端
21	OUTb	耳机右声道信号输出
22	LINEb	扬声器右声道信号输出
23	TONE-Lb	右声道低音滤波端
24	TONE-Hb	右声道高音滤波端
25	CSR	噪声抑制端（环绕控制）
26	MONb	音频监控输出b（AV1右声道输出信号）
27	IN4b	音频输入4b（TV右声道）
28	IN3b	音频输入3b（数字信号输出右声道）
29	IN2b	音频输入2b（DMP右声道）
30	IN1b	音频输入1b（AV2右声道）

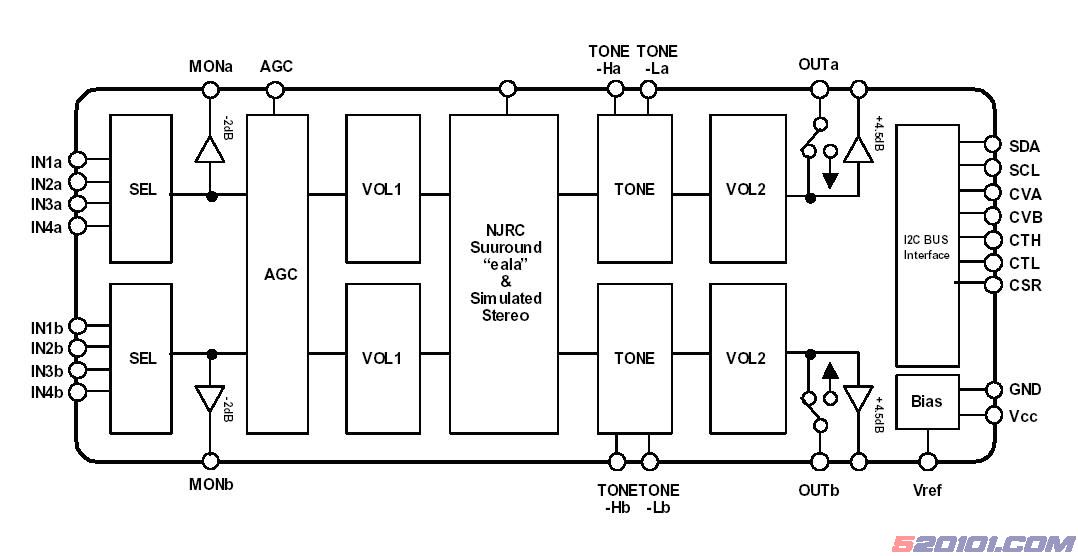

NJW1142内部框图：

5．TA2024简介：
TA2024是一种高效率的15W（双通道）T级的D类音频放大器，应用Tripathr 的数字功率处理技术，T级放大器既有AB级放大器的声音保真度，又有D级放大器的高效放大功能。主要特点：
●T级结构
●12V供电
●高效率，D类放大器
●高保真度信号输出
●高功率，每通道10W的功率驱动8Ω的负载
●开关机声音抑制
●可用于推动桥结式立体声扬声器
●内有过热和短路保护
管脚介绍：

管脚	名称	功能描述
2，3	DCAP2,DCAP1	外接电容充/放电端
4, 9	V5D,V5A	数字直流5V, 模拟直流5V
5,8,17	AGND	模拟地
6	REF	内部参考电压,1.0V左右
7	OVERLOADB	过流输出端,低电平有效
10,14	OAOUT1,OAQOT2	左右声道输出端
11,15	INV1,INV2	左右声道输入端
12	MUTE	静音控制输入端
16	BIASCAP	输入偏置电压端
18	SLEEP	IC睡眼控制端
19	FAULT	过热保护输出端,高电平有效
20,35	PGND	电源地
22	DGND	数字地
24,27; 31,28	OUTP2&OUTM2; OUTP1&OUTM1	左,右通道放大器输出端,为桥式信号对.
25,26,29,30	VDD	供电端,12V
33	VDDA	模拟供电端,12V
36	CPUMP	外接电容充电端
1	5VGEN	5V电压调节端
13,21,23,32,34	NC

TA2024内部框图：（略）

7.PT2330简介：
PT2330是一种专为音频设备设计的功率放大器，其最大功率输出可达30W（RL＝3Ω，PVH＝15.3 V）. 作为D类放大器，PT2330比AB级放大器更为高效（＞80%），更低功耗，有更加出色的音质，只有0.2%的谐波失真。[Page]
●高功率CMOS技术
●模拟立体声输出
●最大功率可达30W（3Ω）×2＠和THD＝10%
●静音功能
●内置5V调节电压
●内置短路与过热保护
●内置供电电压保护电路
●低谐波失真，高音质
●高效率，低热量损失
●48脚，LQPF封装
管脚介绍：

管脚	名称	功能描述
1,2	OUTRP	右声道输出信号（＋）
4	FAULT	保护输出信号
5	MUTE	静音信号
6,7	GAIN1,2	增益设置端
8	PVHC	供电端（12V）
9	INRP	右声道输入信号（＋）
10	INRN	右声道输入信号（－）
13，14，15，16 21，22，23，24	CRI,CRO,CLI,CLO	振荡输入输出端
17	AGND	地
18	CREF	外接电容
20	VCCO	内置5V电源端
27	INLN	左声道输入信号（－）
28	INLP	左声道输入信号（＋）
30,31	M1,M0	测试脚
32	CTE	旁路电容
33	SD	低功耗端
35,36	OUTLP	左声道输出信号（＋）
29，37,38，47,48	PGND	电源地
39,40	PVHL	左声道供电输入端
41,42	OUTLN	左声道输出信号（－）
43,44	OUTRN	右声道输出信号（＋）
45,46	PVHR	右声道供电输入端

PT2330内部框图：（略）
7.SAA7115简介：（略）

8．MM502简介:
MM502是一种专为显示器，液晶电视机等平板产品开发的微型处理器。它内置8051内核，1024-byte SRAM,14 PWM DACs,数字输入信号和DVI信号界面的VESA DDC，内置128KB的可编
程FLASH-ROM，可直接进行硬件的在线编程。
●8051内核，12M时钟频率
●0.35um工艺，3.3V/5V供电，I/O使用5V电平
●1024b RAM，128KB的可编程FLASH-ROM
●最大14个PWM DAC
●可对同步信号进行复合的插入和分解，并会检测水平/垂直信号的频率和极性，并对极性自动做出调整。
●可为其它IC提供时钟信号
●低功耗
●最大4个通道8-bit A/D转换
●为内部通讯的独立I²C控制界面

管脚	名称	功能描述
1	DA2（LED R）	待机红灯控制
2	DA1 (LED G)	开机绿灯控制
3	DA0 (ALE)	MCU总线ALE
5	HSDA2	I²C总线2的数据信号
6	HSCL2	I²C总线2的时钟信号
40	DA5(MUTE)	静音控制信号
41,42	MT SW0,1	主调谐器控制信号(用于切换伴音制式)
43,44	PT SW0,1	子调谐器控制信号(用于切换伴音制式)
4	VDD3	3.3V内核供电(未使用)
7	RST	IC复位端
8	VDD	+5V供电端
10	VSS	地
11,12	X2,X1	晶振端口
14	ISCL	主I²C总线时钟信号输出
13	ISDA	主I²C总线数据输入/输出
15	P4.2(P EN)	上屏电压控制端
9	P6.3(DPF-Ctrl)	DPF制式打开端口
16	P6.2(DPF-IR)	DPF遥控信号输出端口
19	MIR	遥控输入信号
26,27	P6.0 (KEY1) P6.1 (KEY0)	按键输入信号
28,29	MRXD,MTXD	程序读写端口
30	P6.4(BKLON)	背灯开关端口
31	P6.5(STANDBY)	开机电源打开端口
32,	P6.6(SPISI)	DDC数据输入端口
33	P6.7(SPICE#)	FLASH使能端口
24	P1.6(SPISO)	DDC数据输出端口
25	P1.7(SPISCK)	DDC时钟输入端口
34	DA6(RST MST)	主IC(MST5151)复位控制信号输出
35	DA7(RSTn)	解码器(SAA7117AH)复位控制信号输出
36	P4.0(H PLUG)	HDMI制式打开端口
37	P4.1(PLUG-VGA)	VGA制式打开端口
38,39	DA8(A-SW0) DA9(A-SW1)	音频选择输出信号
17,18,20,21	P1.0-P1.3(BUD0-BUD3)	DDR总线输出信号
22	P1.4(WRZ)	MCU总线WRZ
23	P1.5(RDZ)	MCU总线RDZ

[Page]

长虹液晶电视LS10机芯集成电路功能介绍（图）

MM502内部框图：（略）
