索尼KDL-48W600B液晶电视恒流板关键点电路图解

2023-01-03 23:30:51  阅读 368 次 评论 0 条
摘要:

今日本人维修一台索尼KDL-48W600B液晶电视,特意把恒流板电路部分关键点标识出来,给大家分享,如下图1和图2所示,仅供维修参考。

      今日本人维修一台索尼KDL-48W600B液晶电视,特意把恒流板电路部分关键点标识出来,给大家分享,如下图1和图2所示,仅供维修参考。

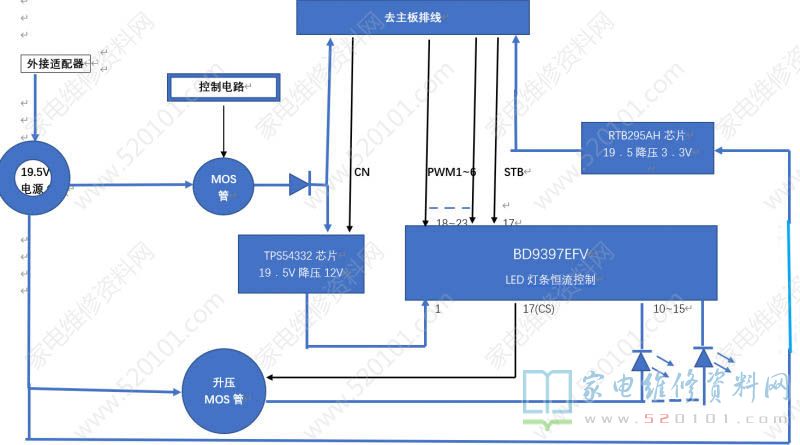

索尼KDL-48W600B液晶电视恒流板关键点电路图解 第1张

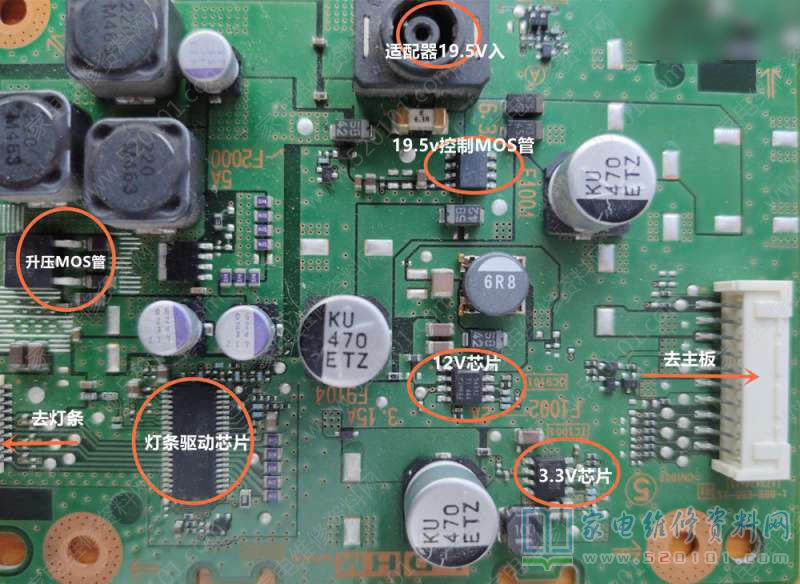

索尼KDL-48W600B液晶电视恒流板关键点电路图解 第2张
