单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程

2022-11-25 03:26:10  阅读 234 次 评论 0 条
摘要:

最近徒手单挑完美修复一台65英寸SAMSUNG LED背光,故障为上电没反应,后拆盖检查发现主板有发出开机信号(这里已排除主板故障),进一步测量电源恒流板去背光输出端(已开机状态)没背光信号输出,其他电压正

     最近徒手单挑完美修复一台65英寸SAMSUNG  LED背光,故障为上电没反应,后拆盖检查发现主板有发出开机信号(这里已排除主板故障),进一步测量电源恒流板去背光输出端(已开机状态)没背光信号输出,其他电压正常,按笔者维修经验考虑:(1)电源板恒流供电故障;(2)背光灯珠故障。按照自己思维首先锁定背光,结果,经点灯仪测量后背光各路没反应。到此就进行开屏修背光操作,经几小时艰难的奋战,背光终于完美修复了,下面与各位同行分享整个维修过程,如图所示。

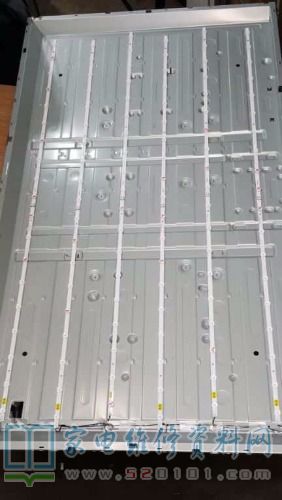

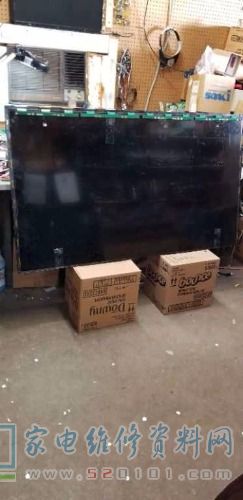

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第1张

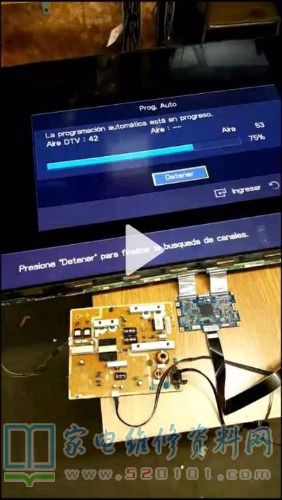

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第2张

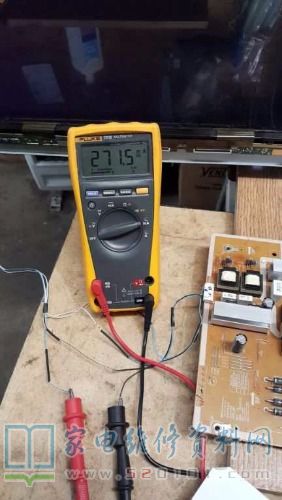

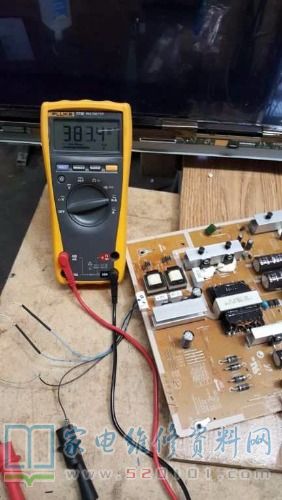

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第3张

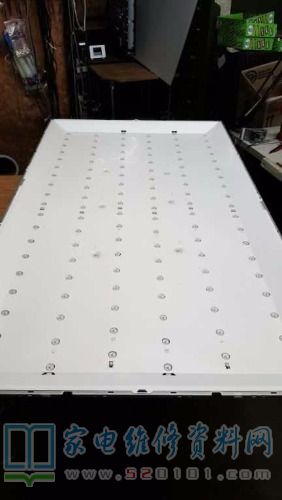

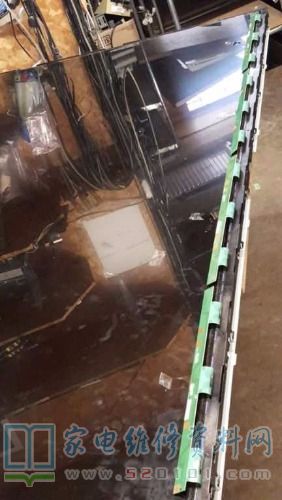

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第4张

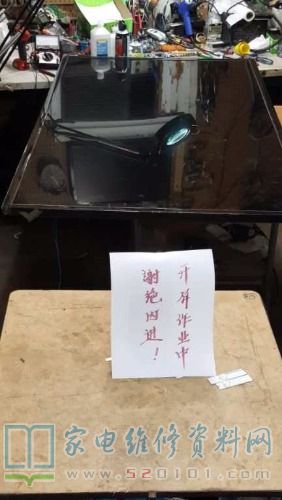

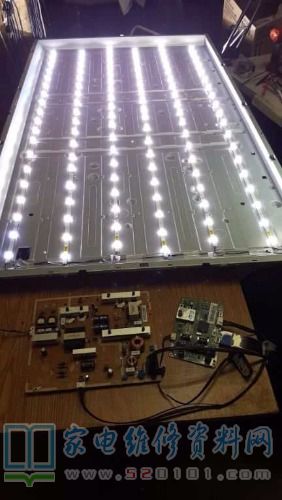

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第5张

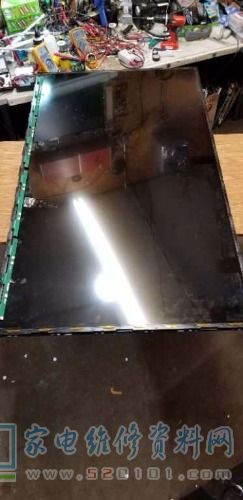

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第6张

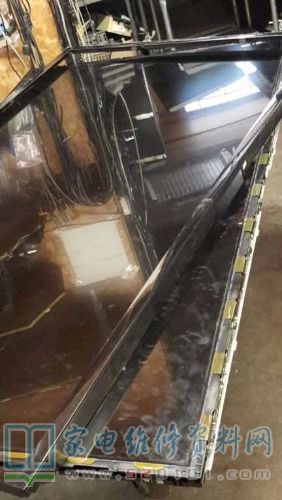

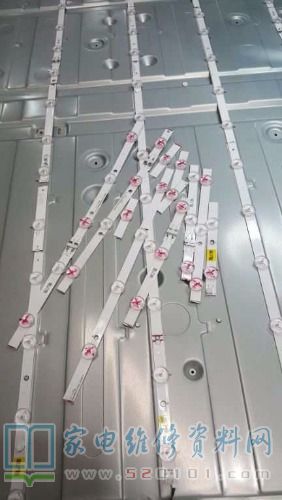

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第7张

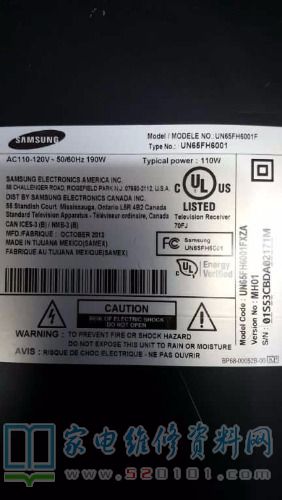

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第8张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第9张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第10张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第11张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第12张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第13张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第14张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第15张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第16张

单人徒手给三星UN65FH6001液晶电视(65英寸)开屏换背光的过程 第17张
