接修一台索尼KLV- 37S400A液晶彩电，花屏、鬼脸。上电实测该机逻辑板(型号是07A84-1C)上伽马电压，VGAMA1~VGAMA11分别是15.41V、15.19V、12.76V、11.73V、10.97V、10.41V、10.02V、9.67V、9.47V、15.3V、7.35V，前九个测试点的电压符合递减的规律，但VGAMA10的电压升至15.3V，显然异常。寻迹检查，此路电压由伽马电压形成电路AS15的⑤脚经电阻R510输出。记得《家电维修》杂志中有AS15简易修复的资料，于是在电脑中找出《家电维修》目录汇总资料，启用寻找功能，发现2016年第2期第21页《对伽马校正芯片AS15-G的改动修理》一文的实例与本例如出一辙。

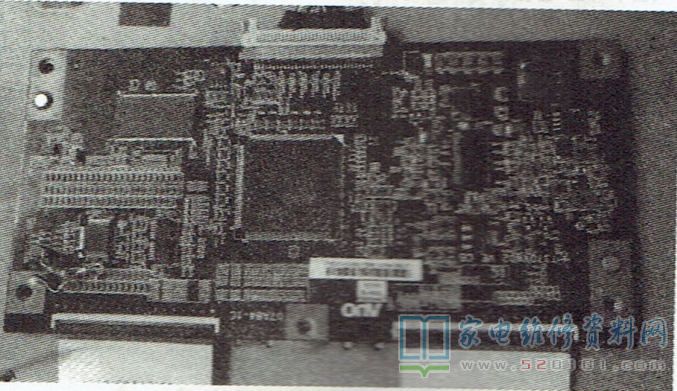

于是按照该文方法去做:拆除R510，然后在就近的VDDA(16.8V)处接上1.5k电阻串联8.2V稳压二极管至地，取8.2V电压代替VGAMA10，使其与VGAMA9(9.47V )及VGAMA11(7.35V )形成阶梯电压，如图1所示。上电试机，故障排除。
