松下TH-L32X15C液晶电视屏显视频2字符无图像的维修

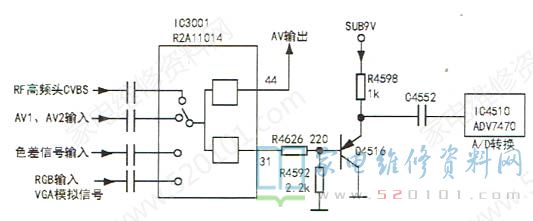

       一台松下TH-I32X15C液晶彩电，开机后伴音正常，背光亮，屏显“视频2”字符，无图像。把本机输出的视频信号送给另一台电视机，图像正常;从HDMI高清端子输入信号，图像也正常。这说明模拟视频信号处理电路有问题。该机模拟视频信号流程简图如图1所示，各路模拟信号经IC3001选择后从31脚输出，由Q4516缓冲放大后送往IC4510，将模拟信号转换成数字信号。

      为了判断IC3001的31脚是否输出了视频信号，通过隔直流电容将该脚和正常机的AV输入端相连，开机后没有图像，这说明问题在IC3001芯片内部。尝试把机顶盒视频信号通过一只隔直电容加到Q4516的b极，开机后图像正常。这样改接后虽只有一路AV输入，但影响不大，且HD-MI仍然可以正常使用。事后分析，由于AV输出信号正常，也可以把该信号送到Q4516的b极。另外，如不改动电路，可购买一个AV转HDMI的转换器，即将机顶盒输出的模拟信号转换成HDMI信号。
