索尼KV-2965MT彩电自动关机故障检修

摘要：

该机正常工作约1小时后自动关闭，这时关断电源几分钟后再开机，又能工作，但工作的时间越来越短。 由于没有该机图纸，根据CXA1213S的引脚资料和实物绘出了相关的电路图(见附图)。机器正常工作时测Ic301(CXA12

  该机正常工作约1小时后自动关闭，这时关断电源几分钟后再开机，又能工作，但工作的时间越来越短。

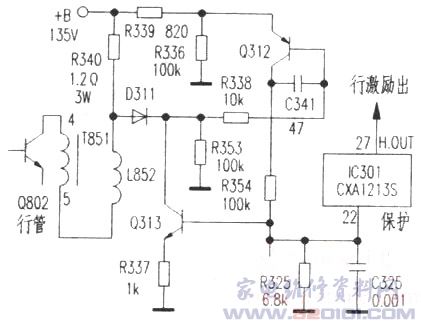

    由于没有该机图纸，根据CXA1213S的引脚资料和实物绘出了相关的电路图(见附图)。机器正常工作时测Ic301(CXA1213s)22脚的电压为0．8v，然后随着时间的进行，电压会慢慢上升，当升高到4．5V时即自动关机。

    附图中R340为行扫描过流保护电路中检测电阻，Q312、Q313为过流保护控制管。在正常情况下Q312截止，Q313也截止，Ic301 22脚电压为0V，IC301内部的保护电路不动作，IC301 27脚输出行激励脉冲正常工作。当R340变质使其阻值增大后，其两端压降随之增高，致使Q312导通，Q313也导通，随着Q312 b极电压降低，导通程度不断加深。使IC301 22脚出现高电平，内部保护电路动作，27脚无行激励脉冲输出而自动关机。
    经检测，R340由1．2Ω增大到2．3Ω，将其更换后故障排除。
