液晶COF边板NT39538H-C1298A飞线点位图

2023-02-14 05:27:48  阅读 242 次 评论 0 条
摘要:

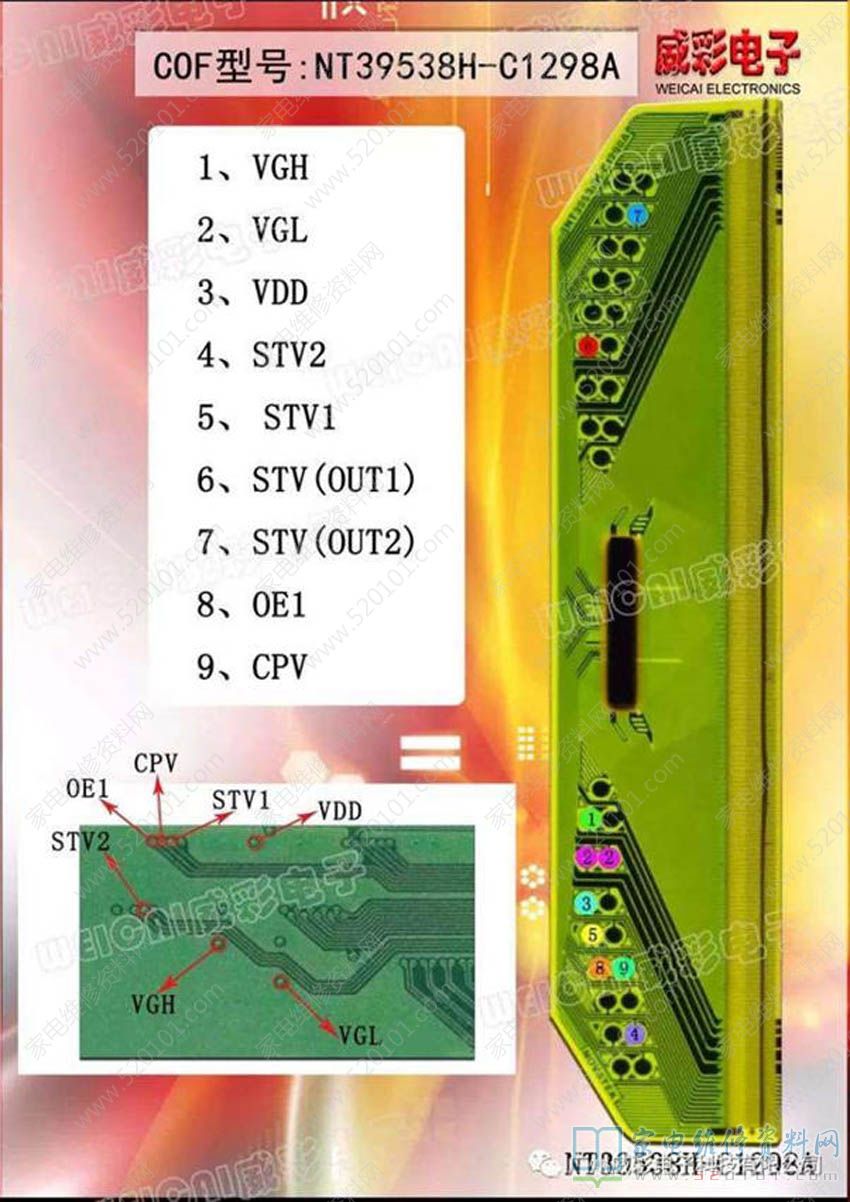

COF型号NT39538H-C1298A的VGH、VGL、VDD、STV2、STV2、STV(OUT1)、STV(OUT2)、CPV、0E点位如下图所示。

       COF型号NT39538H-C1298A的VGH、VGL、VDD、STV2、STV2、STV(OUT1)、STV(OUT2)、CPV、0E点位如下图所示。

液晶COF边板NT39538H-C1298A飞线点位图 第1张
