液晶COF边板NT39562H-C12G9A飞线点位图

2023-02-14 05:19:11  阅读 153 次 评论 0 条
摘要:

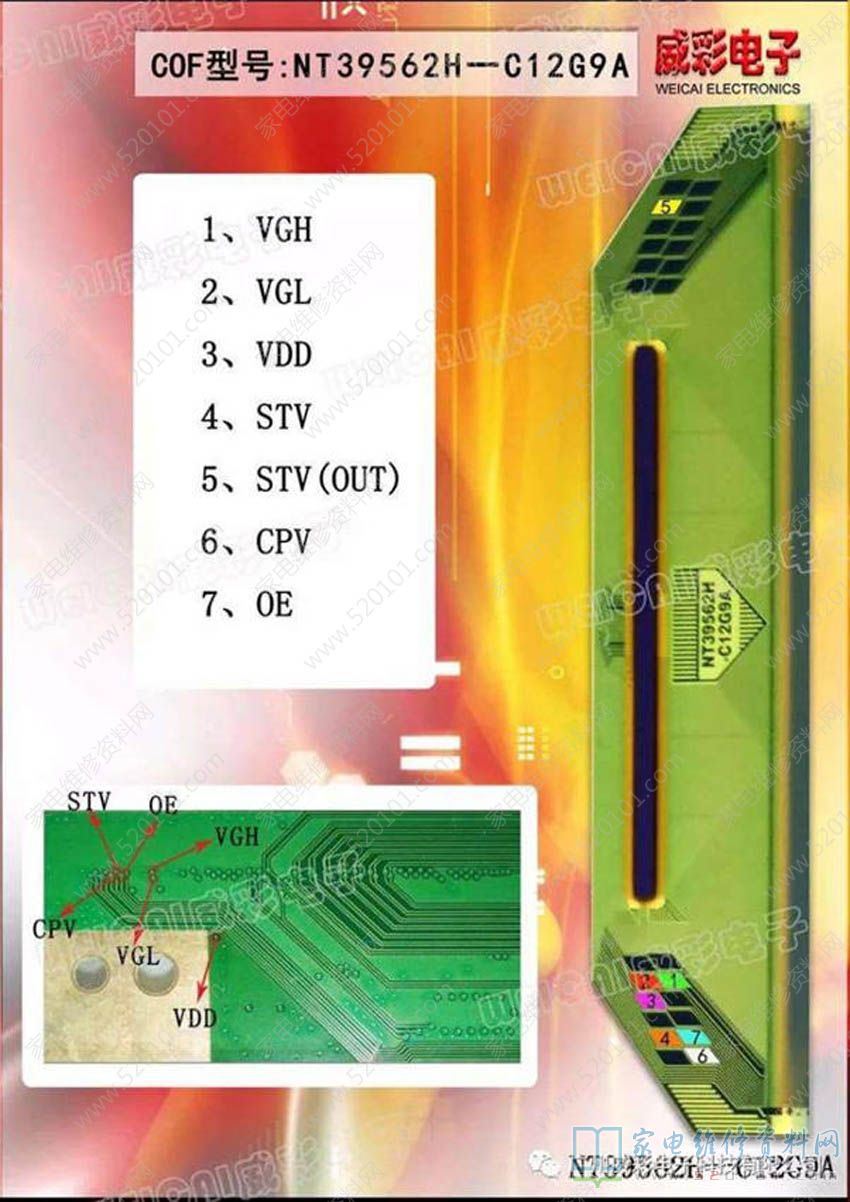

COF型号NT39562H-C12G9A的VGH、VGL、VDD、STV、STV(OUT)、CPV、0E点位如下图所示。

     COF型号NT39562H-C12G9A的VGH、VGL、VDD、STV、STV(OUT)、CPV、0E点位如下图所示。

液晶COF边板NT39562H-C12G9A飞线点位图 第1张
