去掉C073N修复22寸杂牌液晶电视满屏横线故障

2023-01-06 05:01:33  阅读 208 次 评论 0 条
摘要:

接修一台杂牌22英寸液晶电视,故障表现为图像出现满屏横线干扰,故障就像屏线接触不好,后来焊接屏幕边板几个叫C073N的原件好了,不过用了一段时间又出现故障了,这次彻底不好了。于是测试边板那几个C073N原件

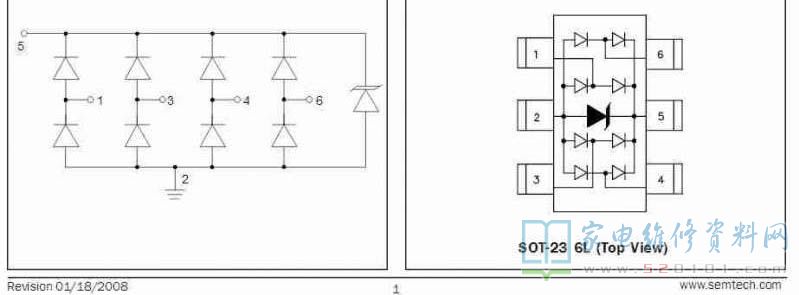

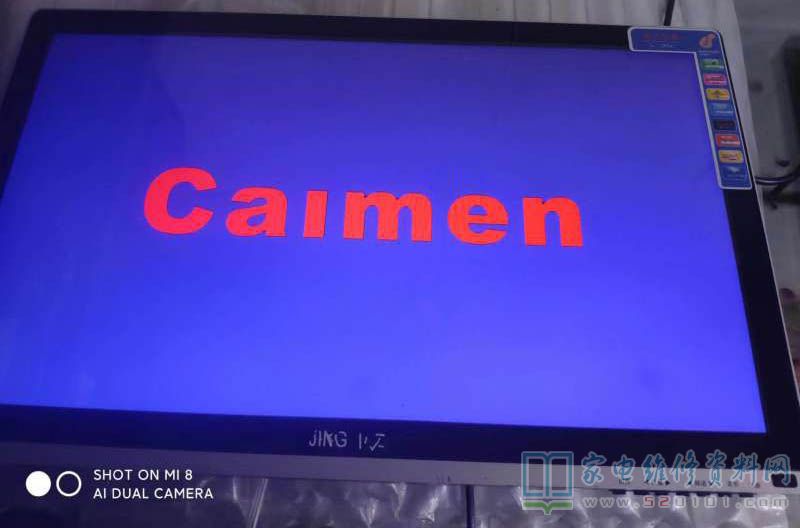

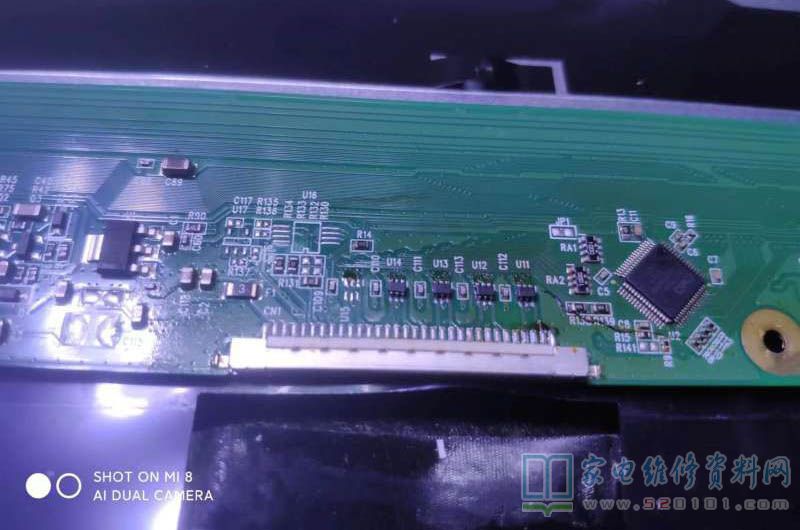

     接修一台杂牌22英寸液晶电视,故障表现为图像出现满屏横线干扰,故障就像屏线接触不好,后来焊接屏幕边板几个叫C073N的原件好了,不过用了一段时间又出现故障了,这次彻底不好了。于是测试边板那几个C073N原件,发现U15通断电阻和其它几个不一样,当时不知道它是啥原件,后来网上找到它的内部电路,感觉是一些二极管组成的钳位电路,于是去掉那个电阻不太正常的原件,现在电视机正常,故障修复。

去掉C073N修复22寸杂牌液晶电视满屏横线故障 第1张

去掉C073N修复22寸杂牌液晶电视满屏横线故障 第2张

去掉C073N修复22寸杂牌液晶电视满屏横线故障 第3张
