液晶电视LED灯条背光源的维修心得体会

2022-12-06 18:38:26  阅读 280 次 评论 0 条
摘要:

目前LED液晶电视的背光源已经进入维修高峰期,特别是近两年的电视机,LED背光灯条故障率特别高。下面谈谈本人实修的一点小经验,供广大网友维修参考。 一、LED灯条特点 LED液

     目前LED液晶电视的背光源已经进入维修高峰期,特别是近两年的电视机,LED背光灯条故障率特别高。下面谈谈本人实修的一点小经验,供广大网友维修参考。

一、LED灯条特点

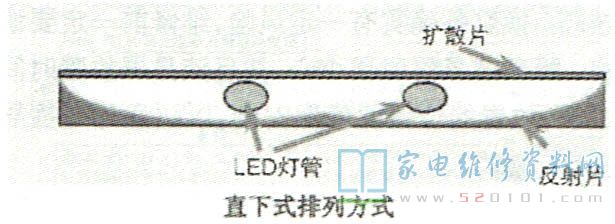

      LED液晶屏的背光源都有多组LED灯。背光又分两种照射模式,结构也略有不同: 一是背透直下式,光源直接安装在液晶屏面板的背部,LED灯光直接照射液晶屏面板,该方式常有4组、6组或多组LED灯。二是侧透式,光源安装在厚导光板的侧面,该方式常有1组或2组LED灯。两种背光的排列方式区别如图1所示。

液晶电视LED灯条背光源的维修心得体会 第1张

液晶电视LED灯条背光源的维修心得体会 第2张

      同一个屏上的几组LED灯的性能和参数是相同的。每组LED灯由多只LED灯珠组成,每个LED单元采用压焊工艺装配在一个金属条上。每一组由多只LED灯珠串联而成,如何分辨一根LED灯条上的LED灯珠是全部串联还是分段串联的?一是看金属条上的供电插座,二是看金属条,上的数字。如果插座里只有两根针,说明此条上的LED灯珠全部串联,如果插座里只有三根针,说明此条,上的LED灯珠分两组串联。另外一种方法是可以根据灯条上灯珠上面标注的数字来区分,常规灯条上LED灯珠的边缘都有数字,比如一根灯条上灯珠总数有52粒LED,若标注的数字从“1”到“52”,那代表这52粒串联。比如一根灯条上有60粒LED,标注的数字从“1”到“20”后,又是“1"到“20*.... ,那代表20粒串联为1组,共三组。

      常见灯条上的灯珠每一粒为3.2V供电,一根灯条上有多少粒灯珠,灯珠又分成了多少粒为一组,这样就可以精准地计算出供电电压。比如两根灯条的型号完全不一样,可灯条的长短和供电接口相同,是否可以代换,就需要采用上面介绍的方法来计算供电电压,并查看灯珠电流是否一致。

二、LED灯珠故障检测

       当出现保护时,在确认恒流板正常后,就须拆开液晶屏组件看LED背光条上是否有灯珠不亮,确认故障后拆下灯条进行维修。如果发现某一组LED灯不亮,可以用指针式万用表的RX10k挡测量每粒LED两端的电阻值,从而判断是哪只LED不良。正常的话,每粒LED两端都应该有几十千欧姆的阻值,并且大多数LED会发光,但也有LED的工作电压较高,如LCD55T-SS1屏所用LED的单元工作电压为6.5V ,这样测量LED灯珠不会发光。如果测量一根灯条 上所有LED都不亮时,就应该考虑是高电压的灯珠,因为整根灯条上的灯珠不可能同时全部开路或者短路。如果使用数字表二极管挡测量,读数一般在2.00~3.00之间,并且被测量的LED会亮。

       除灯条的印制板和灯条背面的金属部分出现漏电和短路现象外,单只和多只LED灯珠短路或开路,都可采取换灯珠的方法,但前提是必须要有相同型号的LED灯珠,更要有操作经验和工具。工具是焊台、风枪。若用普通烙铁焊接,焊好了LED灯珠两端引脚,可LED灯珠背面的散热未焊接,此灯珠使用寿命也不会长久,因为LED的寿命取决于温度。

       当一根灯条上只有一只LED灯珠开路后,可以采取短接方法修复,就是用细铜丝短接此灯珠两端的焊盘,或者用尖嘴镊子将LED灯珠,上面的保护膜(黄色封胶)挑开,用焊锡将LED内部的正极金属盘和负极金属盘短路。若LED灯珠短路(LED正反向都导通),其封胶的中间部位发黑,一般肉眼能看出。若多只短路损坏就必须拆下换新的,如果采取短路多只LED灯珠的方法,开机会保护。若恒流源背光板有两组或者多组输出,当检测到LED供电电压和电流不平衡时会保护。如果是一组输出的,由于灯条上的LED灯珠串联,灯条供电电压较高(一般在150V以上),短接几只LED虽可以正常工作,但最好的方法还是换掉坏的,因为这样才最可靠、最安全。如何分辨LED灯条线路漏电呢?用万用表电阻挡测量灯条上的供电插件里的针脚与灯条背面的铝板之间的阻值,漏电时会出现数十千欧姆阻值,正常时阻值是无穷大。

三、更換LED灯条须知

       最简单的方法是直接换用同型号的LED灯条或者带散热片的组合件,但同型号的LED组合件或者灯条比较难找,即使有价格也不菲。

       我的维修经验是:收购各种LED液晶破屏机,拆除灯条做备件,排除了缺少LED灯珠之忧,拿拆下的灯条练习焊接,掌握风枪在拆下和换上时的温度和技巧。换灯条确实有一定风险,维修前一定要谈好价格。拆装液晶屏时要小心并且液晶屏放置时间不能过长,放置的位置要确保安全,以防意外碰撞导致其损坏。
