海信TLM2233液晶电视高压变压器的故障维修

2022-12-06 18:52:54  阅读 242 次 评论 0 条
摘要:

一台海信TLM2233液晶电视,二次开机后,出现厂标画面,随即黑屏,声音一直正常。测得电源板输出的5V、12V电压均正常。外接灯管试机故障依旧,判断高压板有故障。 用电阻法检查一下两只高压变压器的开路电

       一台海信TLM2233液晶电视,二次开机后,出现厂标画面,随即黑屏,声音一直正常。测得电源板输出的5V、12V电压均正常。外接灯管试机故障依旧,判断高压板有故障。
      用电阻法检查一下两只高压变压器的开路电阻,变压器T1的次级(即高压绕组)为700Ω左右,T2的次级为7502左右,明显有差别,怀疑T1可能损坏。由于一时也找不到原配件,决定先用手中的一只彩显上的高压变压器代换试试。所找的高压变压器外形、脚位与故障变压器一致,只是体积略小一点。上机试验,图像正常,但有过热现象,原因是新变压器功率余量偏小,不能长时间工作。决定拆开原变压器看看有没有修复的可能。

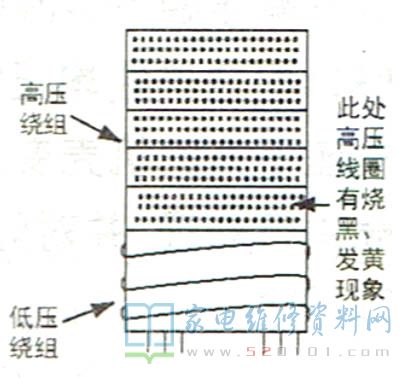

      小心地拆开变压器,上的外包层,发现高压侧的一个槽内明显过热,槽内漆包线绝缘层鼓起发黑,如图1所示。其他槽内的线圈则发亮如新。抱着试试看的想法将烧坏的一组线圈用尖刀小心地割断并拆除,再把引线接好,检测无误后,上机试验,图像正常,长时间试机,该变压器的温升与另一只变压器基本一致,修复成功。

海信TLM2233液晶电视高压变压器的故障维修 第1张

      由此看来拆除少部分绕组再利用是可行的,虽然高压略低一些,但对背光并无明显影响。
