LED背光源液晶电视开机后背光一闪即灭的故障判断

2023-01-15 18:54:55  阅读 178 次 评论 0 条
摘要:

针对LED液晶电视频繁出现开机后背即灭的故障,一直困惑着维修人员,故障点到底是在屏上还是在电路?经常出现带着板子去用户家未解决问题,最后只能拉回维修部维修。笔者摸索一套行之有效的维修方法,与大家共享。

      针对LED液晶电视频繁出现开机后背即灭的故障,一直困惑着维修人员,故障点到底是在屏上还是在电路?经常出现带着板子去用户家未解决问题,最后只能拉回维修部维修。笔者摸索一套行之有效的维修方法,与大家共享。

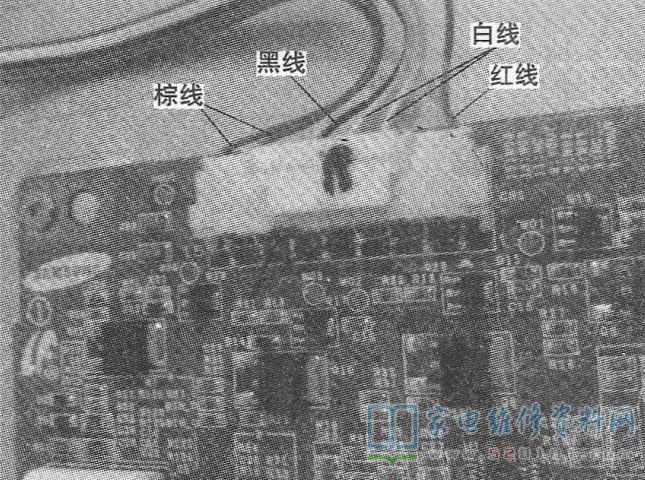

      1.必须了解高压输出的方式。高压输出电路有的采用单独的高压板,有的是和电源一体的整合板,还有的设计在屏的边条上。根据灯珠连接的方式不同使高压输出方式各式各样,灯珠的供电线路的条数也不尽相同:2根线、4根线、7根线、12根线、14根线等。不管多么复杂都可以总结为2根线,一根为灯珠供电线(60V~150V),符号是LED+或VLED或VOUT,另一根为反馈线,灯电流回路,见图1。

LED背光源液晶电视开机后背光一闪即灭的故障判断 第1张

      2.判别方法:

     (1)电压法判别。开机瞬间测量灯珠供电电压,正常待机时为24V,二次开机后为60V~150V。如果不能满足以上要求均为高压板有问题。如果瞬间高电压慢慢下降一般判定灯珠有问题(屏的故障)。

     (2)短路反馈法。针对开机屏幕亮一下即灭的故障,首先将反馈线全部短路然后开机。常见现象表现为两种情况:1)开机后背光点亮,仔细观察屏幕光栅亮暗正常,无暗角。此时不需要拆屏,故障原因是某一路反馈有开路的,灯珠无问题;2)开机后背光点亮,仔细观察屏幕光栅有暗角,说明屏内灯珠有开路的,必须拆屏检修更换。拆开后很容易判别好坏:不亮的便是坏的如图1所示,红线和黑线为供电线,白线和棕线为反馈线。
