CRT组装电视伴音啸叫的故障维修一例

2022-11-14 20:05:11  阅读 70 次 评论 0 条
摘要:

一台14英寸CRT杂牌组装机,无论是TV还是AV状态,只要接上信号,喇叭中就发出不受音量控制的“吱吱”啸叫声。开盖检查,功放块TDA2003及输出电容等都有焊过的痕迹。经查TDA2003各脚电压正常,认

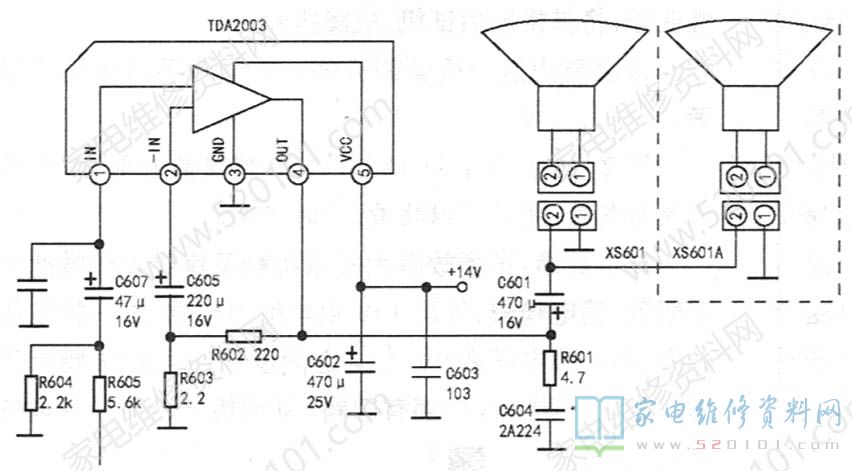

        一台14英寸CRT杂牌组装机,无论是TV还是AV状态,只要接上信号,喇叭中就发出不受音量控制的“吱吱”啸叫声。开盖检查,功放块TDA2003及输出电容等都有焊过的痕迹。经查TDA2003各脚电压正常,认为啸叫的原因是功放块自激,于是断开输入信号(拆下耦合电容),开机还是啸叫。更换消振电路中的4.7Ω电阻和220nF电容无效,加大滤波电容也无效。怀疑放大器负反馈电路有问题,使放大器处于开环状态。经查负反馈电阻R602(220Ω)开路,如图1所示。换新后开机,故障排除。本故障的原因是放大器的负反馈电阻开路使放大器工作在开环状态,从而引起的自激啸叫。

CRT组装电视伴音啸叫的故障维修一例 第1张
