康佳LED32F2000E液晶电视开机三无的故障维修

2022-11-14 19:58:08  阅读 306 次 评论 0 条
摘要:

接修一台康佳LED32F2000E型液晶电视, 指示灯不亮,不开机。拆开机壳,先目测三合一板上无明显损坏的元件。接通电源,用万用表测开关电源初级主滤波电容C903( 150uF/450V)引脚上的电压为2

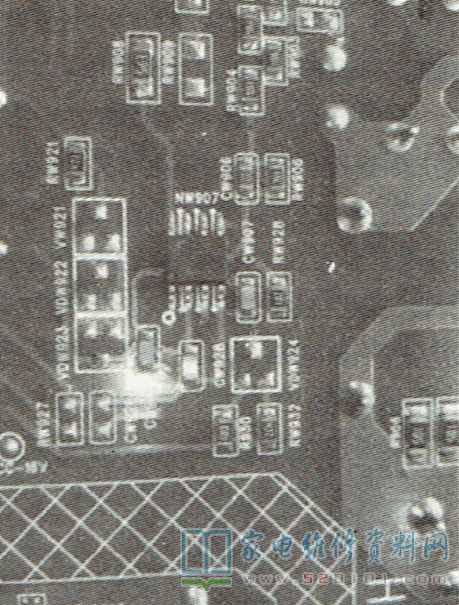

       接修一台康佳LED32F2000E型液晶电视, 指示灯不亮,不开机。拆开机壳,先目测三合一板上无明显损坏的元件。接通电源,用万用表测开关电源初级主滤波电容C903( 150uF/450V)引脚上的电压为280V,但开关电源次级无12V电压输出。断电,用交流220V灯泡放掉电容C903上的余电,再用电阻挡检测开关电源次级整流电路元件,当测到整流二极管VDW961(MBR20100CT)时,发现其三脚间正、反向电阻很小,明显已击穿。用电烙铁将VDW961焊下再测,发现该二极管中一臂已短路。换上同型号的二极管后,依旧无12V电压输出,判断开关电源初级应该还有故障。重新通电测试,用万用表直流电压挡测开关电源初级电源集成块NW907 (贴片6755)引脚电压,⑥脚供电电压为10V且波动,⑧脚高压端电压为280V ,其他引脚均为0V。对NW907的⑥脚供电元件进行检查,如图1所示,未发现异常。

康佳LED32F2000E液晶电视开机三无的故障维修 第1张

      将NW907换新后通电试机,指示灯亮,二次开机后出现蓝屏,输入视频信号,图像、伴音正常,这时测得NW907各脚电压如下:①脚:2.5V ,②脚:1.7V,③脚0V,④脚:0V ,⑤脚:0.2V,⑥脚:15V ,⑧脚:280V。
