KA7500B开关电源启动困难的故障维修

2022-10-16 01:21:52  阅读 668 次 评论 0 条
摘要:

如下图所示,是一个12V+24V双电压开关电源,烧了两个13009和12V输出肖特基,换了烧掉的零件插电没电压输出,用表笔测13009基极时电源启动了,输出电压正常,变压器有异响。完全放电后再插电又不启动

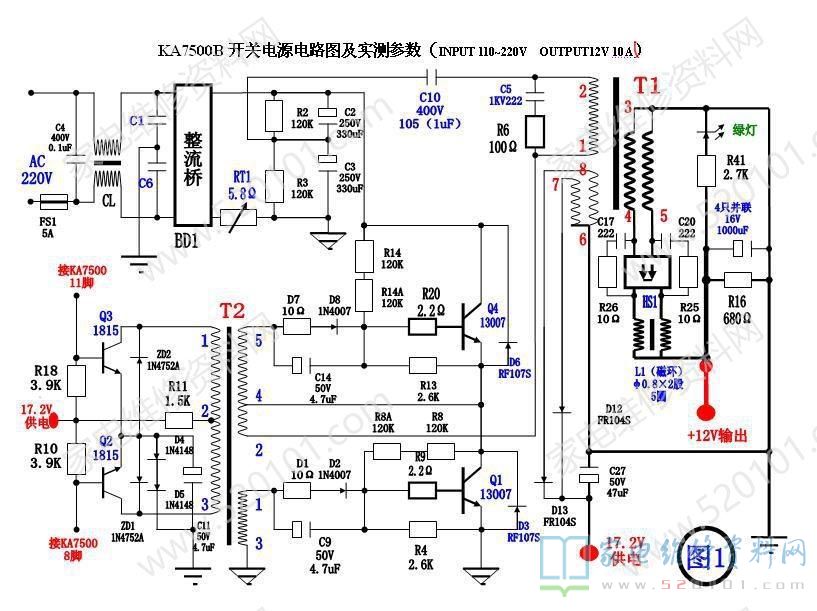

       如下图所示,是一个12V+24V双电压开关电源,烧了两个13009和12V输出肖特基,换了烧掉的零件插电没电压输出,用表笔测13009基极时电源启动了,输出电压正常,变压器有异响。完全放电后再插电又不启动,表笔点一下13009基极就能启动。怀疑启动电路异常,高压部分就那么几个零件逐个查没发现哪个坏。奇怪的是换成小号的13009却可以正常启动,还请高手请教。KA7500B开关电源启动困难的故障维修 第1张

      原启动电阻820K,我换成410K后可以正常启动了,输出电压正常,变压器仍有异响哒哒哒,但声音不大。

      空载有细微哒哒响,带负载后没有哒哒声。至此维修结束。

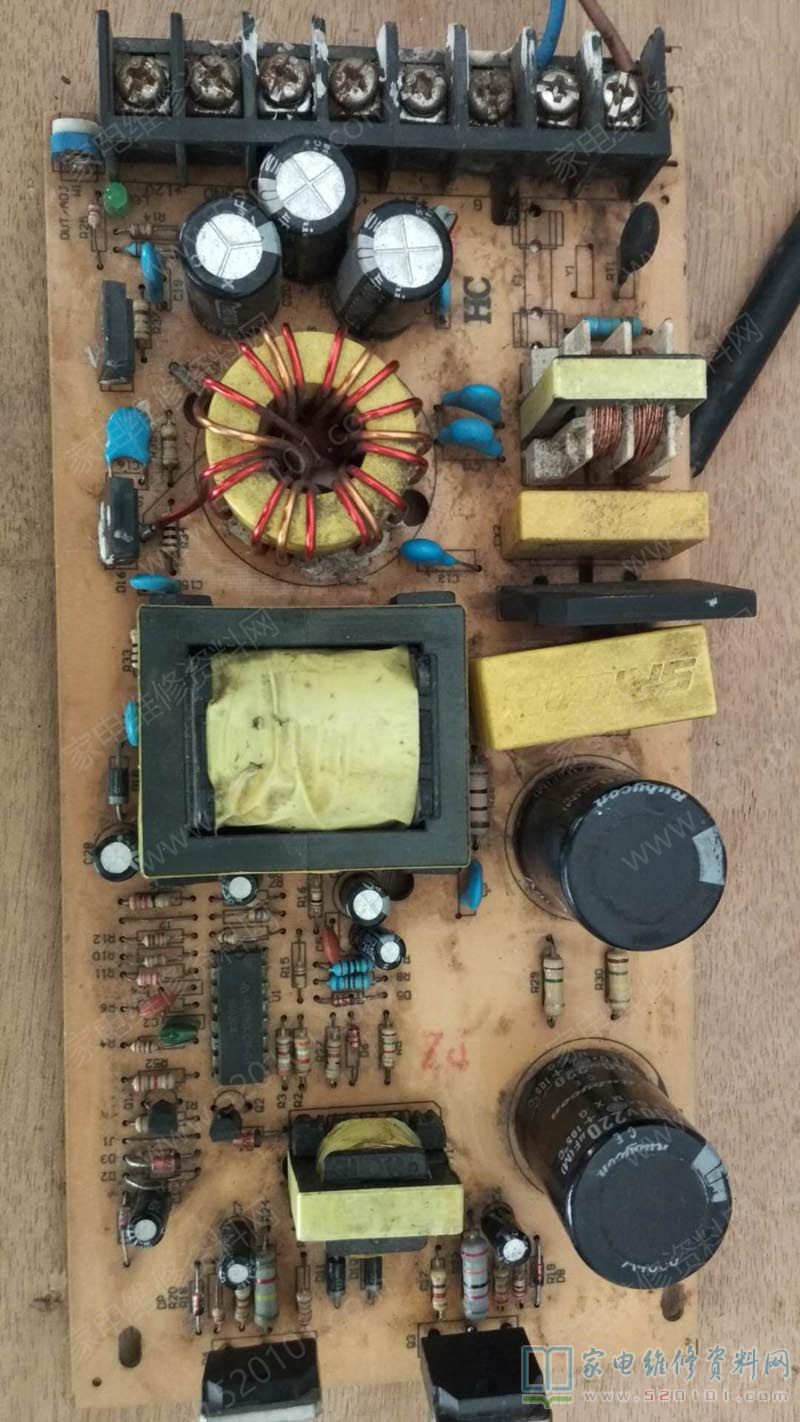

KA7500B开关电源启动困难的故障维修 第2张
