长虹LED32C2000i液晶电视通电后指示灯不亮且不开机的维修

2022-10-16 17:58:58  阅读 244 次 评论 0 条
摘要:

接修一台长虹LED32C2000i型液晶彩电,上电后指示灯不亮,不开机。初步判定电源(型号为HSU25D-1M6 300)异常。测C101 处300V电压正常,但电源输出的12V、35V均为0V,说明由N

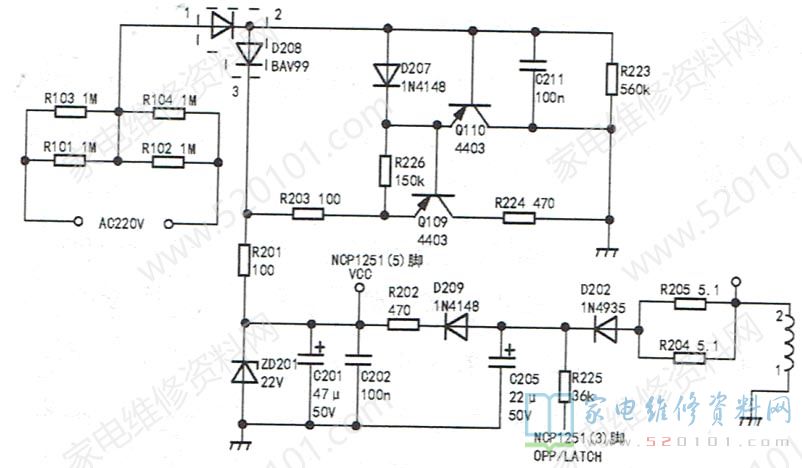

      接修一台长虹LED32C2000i型液晶彩电,上电后指示灯不亮,不开机。初步判定电源(型号为HSU25D-1M6 300)异常。测C101 处300V电压正常,但电源输出的12V、35V均为0V,说明由NCP1251、Q201、T201组成的开关电源未工作。测NCP1251的⑤脚供电在10V左右波动,显然不正常。接通交流电时,AC220V经R101~R104降压D208整流、ZD201稳压、C201滤波得到启动供电,如图1所示。

长虹LED32C2000i液晶电视通电后指示灯不亮且不开机的维修 第1张

      开关电源工作后,由D202、C205整流滤波后持续供电。在交流电掉电或关机时,Q109、Q110为C201、C205中储存的电荷提供快速放电通道,以快速中止IC工作,防止在关机瞬间屏显异常画面。检查⑤脚外接元件,发现D202软击穿,将其替换后故障排除。此时NCP1251的⑤脚电压稳定为16.8V。
