长虹LED32C2000i液晶电视开机后背光不亮的故障维修

2022-10-16 18:12:29  阅读 174 次 评论 0 条
摘要:

接修一台长虹LED32C2000i型液晶彩电,开机后背光不亮。通电开机后,反复切换频道,能听到喇叭中有变化的声音,说明主板控制正常。该机采用JCU25D-1M6 300电源组件,背光控制块UTC1869(

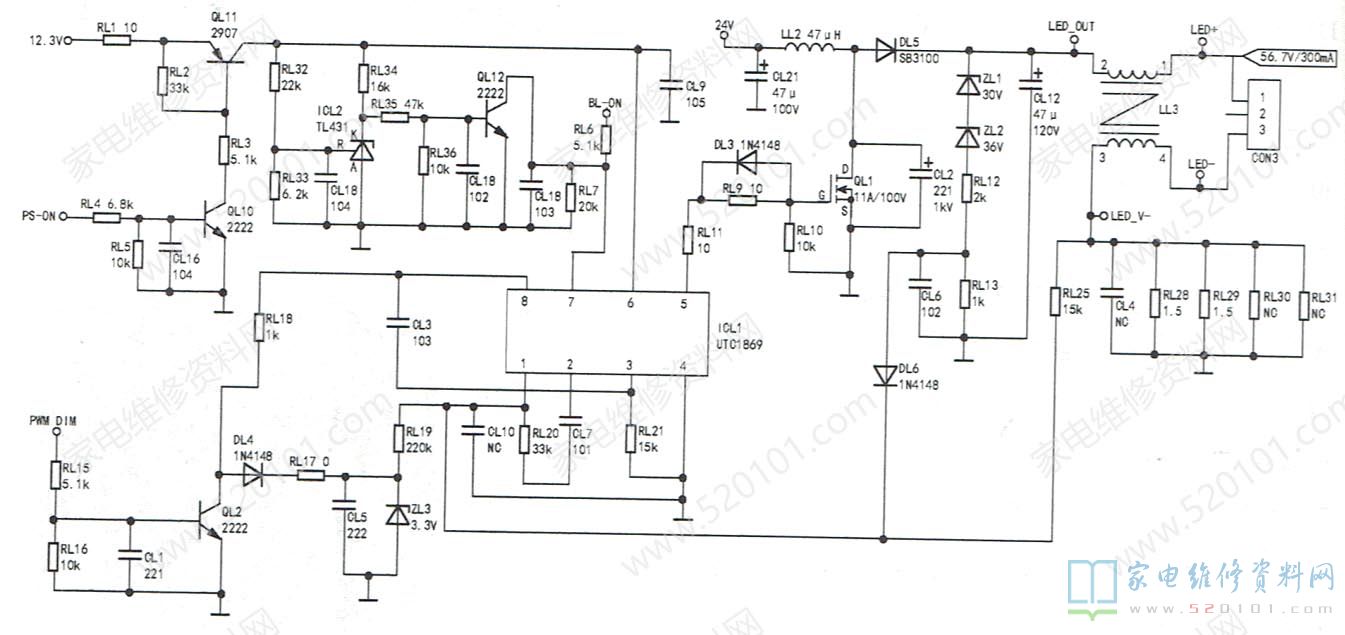

       接修一台长虹LED32C2000i型液晶彩电,开机后背光不亮。通电开机后,反复切换频道,能听到喇叭中有变化的声音,说明主板控制正常。该机采用JCU25D-1M6 300电源组件,背光控制块UTC1869(ICL1 )外围电路如图1所示。

长虹LED32C2000i液晶电视开机后背光不亮的故障维修 第1张

      ICL1的①脚为背光亮度与灯串阴极电流检测输入脚,通过①脚内接误差放大器控制⑤脚驱动脉冲占空比,从而调整加在灯条上的电压,达到控制背光灯亮度的目的。②脚为误差放大输出端,通过外接CL7、RL20反馈回①脚,补偿误差放大输出。③脚为空载限制设定。④脚地。⑤脚为驱动脉冲输出端。⑥脚为供电端,主板送来的PS_ ON信号通过QL10控制QL11,二次开机后QL10、QL11导通,12.3V电压通过QL11接入⑥脚。⑦脚为BLON输入端,同时外接由ICL2与QL12组成的12.3V欠压保护电路。当12.3V正常时,RI32、RL33对11.5V分压所得电压高于IC2 内2.5V基准电压,ICL2的A、K极导通,QL12截止,对⑦脚电压无影响;当12.3V 大幅下降时,ICL2的R极电压低于2.5V,ICL2截止,QL12导通,⑦脚电压被拉低,ICL1停止工作。测量ICL1⑥脚电压为11.5V,⑧脚5V基准电压正常,但③脚外接RI21已开路,将其换新后故障排除。

       提示:1.在检修此背光不亮故障时,可断开ICL1⑦脚外部QL12,若背光亮,则检查ICL2、QL12组成的电路。2. LL3为灯电流平衡电感,灯工作电流的变化将引起LL3③-④绕组磁能的变化,通过互感在LL3①-②绕组间产生电动势,并叠加在LED+上,使灯电流保持恒定。3.因为焊接固定元件的需要,ICL1及周围元件的下面均涂有粘胶,而这些粘胶易漏电引起黑屏、开关电源不启动等故障,这时可清理开关电源部分元件下面的粘胶。
