17英寸组装杂牌机背光不亮的故障维修

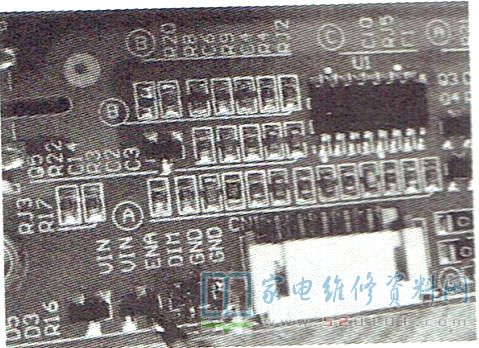

     一台17英寸杂牌液晶彩电，二次开机后，指示灯由待机红灯转为开机绿灯，但屏不亮。上电试机，背光不亮。拆机检查， 该机高压板(型号:E200704 INV2L-SO1A)上有两个灯管接口CN2、CN3和一个供电插座。测高压板+12V供电正常，背光开/关信号在遥控开/关机时变化明显，判断问题在高压板上。粗测高压变压器初次级阻值没有明显异常，几只贴片电感无开路现象。对比测CN2、CN3对地阻值，差异较大，但高压变压器输出端的对地阻值相近;对比测检测电路中的复合二极管D3、D4，发现D3两脚短路。焊下D3再测，仍短路，测D3中的两只二极管正常。仔细观察D3外接器件，发现D3的一个引脚焊点与固定CN1的铁片短路，如图1所示。断开短路点后装回D3、R16试机，故障排除。
